ДЗ 1: Допуски и посадки вариант 5
-66%
Описание
Вариант 5 – ДЗ №1 – Эскиз №1 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰

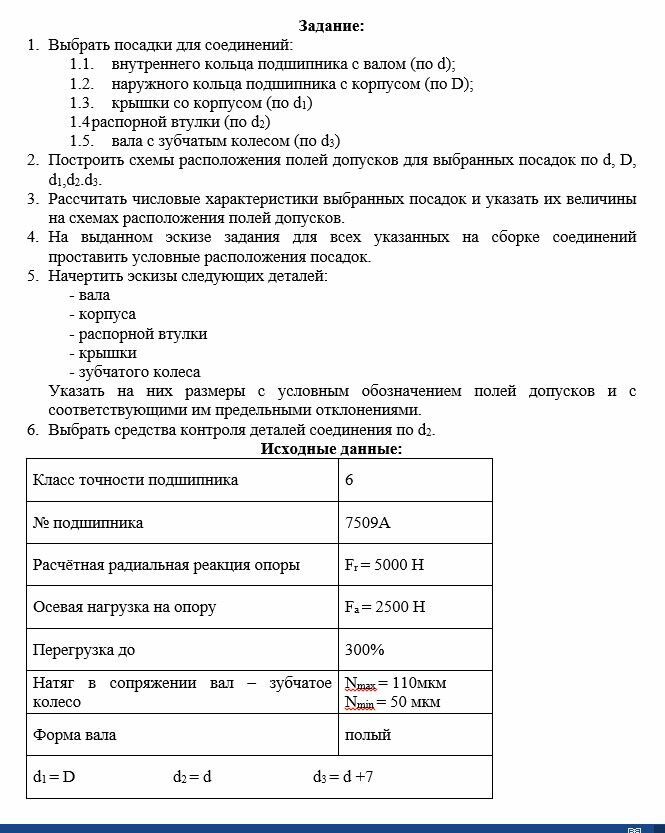

Условие:

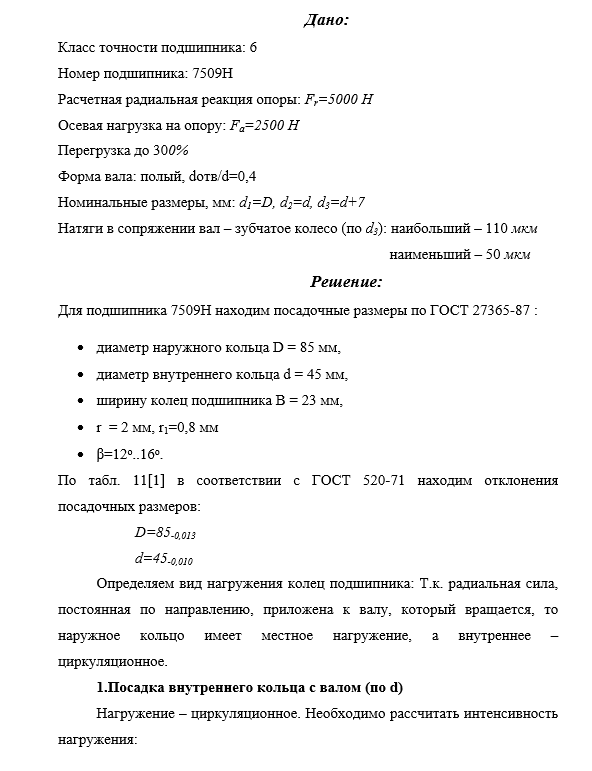

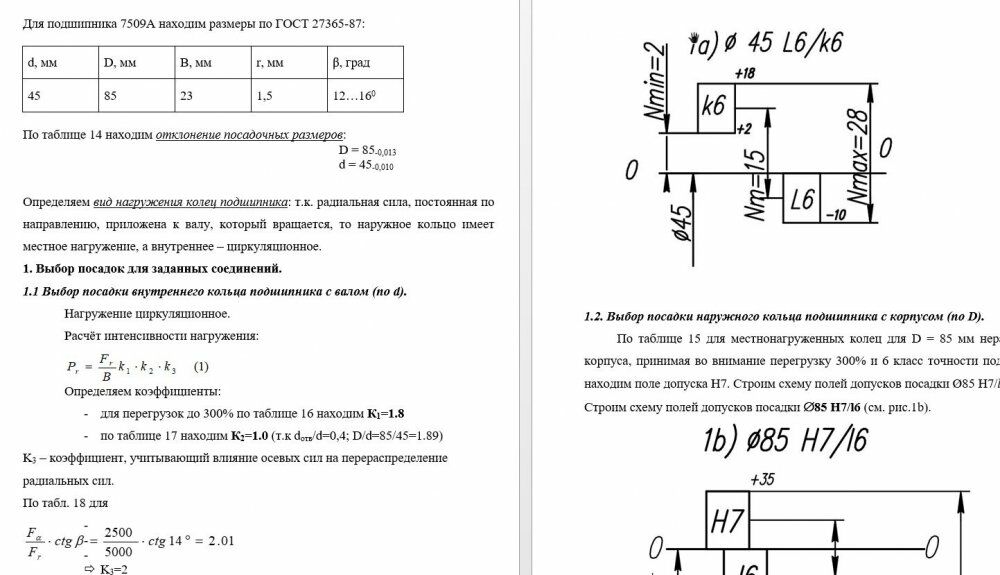

Пример решения

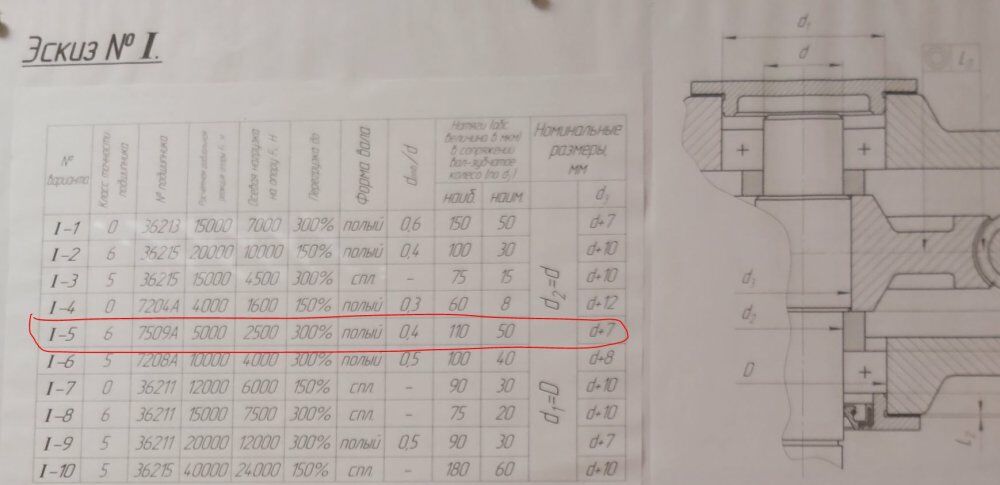

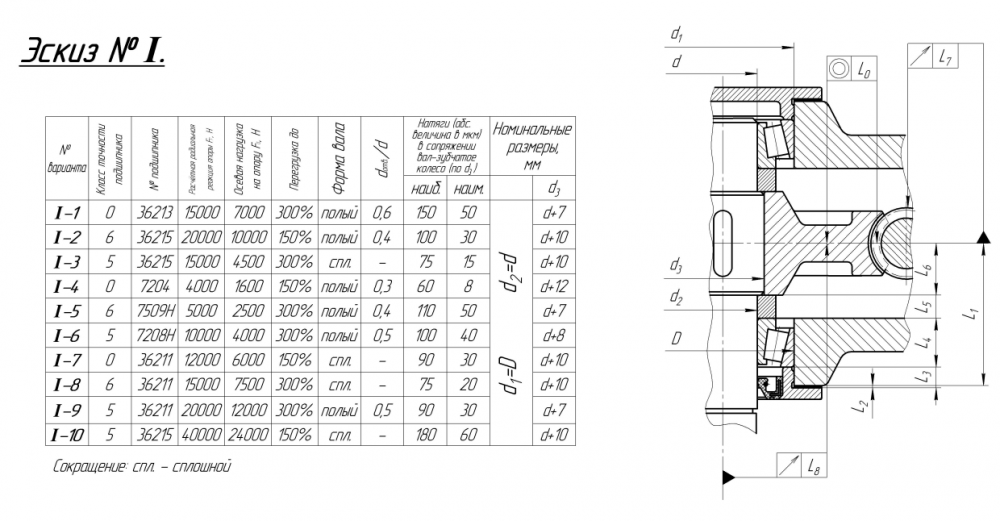

Эскиз I, вариант 5
Дано:
Класс точности подшипника: 6
Номер подшипника: 7509А
Расчетная радиальная реакция опоры: Fr=5000 H
Осевая нагрузка на опору: Fa=2500 H
Перегрузка до 300%
Вал полый с диаметром отверстия dотв = 0.4d.
Номинальные размеры, мм: d1=D, d2=d, d3=d+7
Натяги в сопряжении вал – зубчатое колесо (по d3):
наибольший – 110 мкм
наименьший – 50 мкм

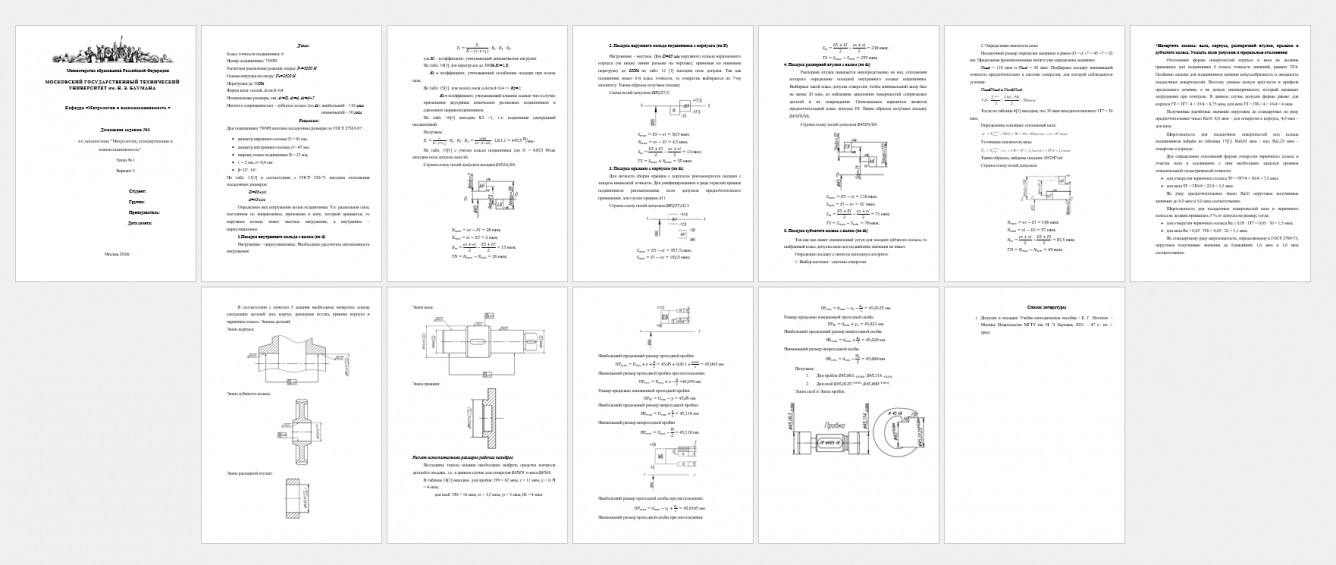

Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
1063
Размер
581,59 Kb
Список файлов
Вариант 5 - Домашнее задание №1 - Эскиз 1.docx
