ДЗ 1: Допуски и посадки вариант 1

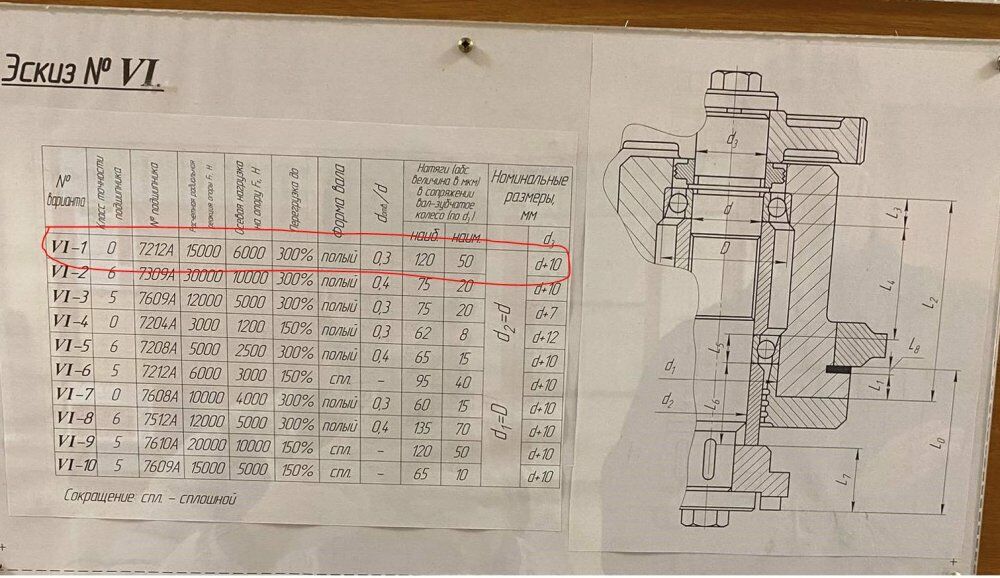

Вариант 1 – ДЗ №1 – Эскиз №6 - Допуски и посадки

Зачтено на максимальный балл 💥💥💥

Спасибо за покупку 🥰🥰🥰

Условие:

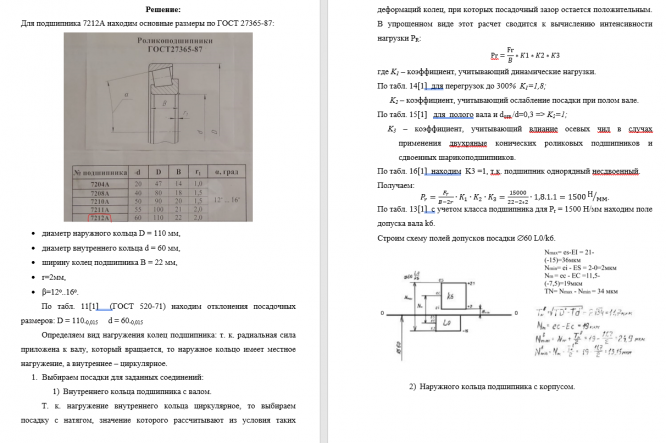

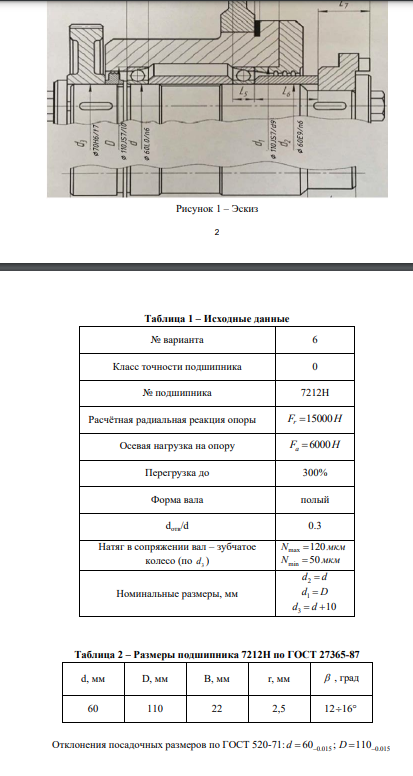

Пример решения

Задание:
1. Выбрать посадки для соединений: а. внутреннего кольца подшипника с валом (по d); б. наружного кольца подшипника с корпусом (по D); в. крышки с корпусом (по d1) г. распорной втулки (по d2) д. вала с зубчатым колесом (по d3)
2. Построить схемы расположения полей допусков для выбранных посадок по d, D, d1,d2.d3.
3. Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков.
4. На выданном эскизе задания для всех указанных на сборке соединений проставить условные расположения посадок.
5. Начертить эскизы следующих деталей вала, корпуса, распорной втулки, крышки, зубчатого колеса. Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями. На эскизах вала и корпуса указать допуски формы и параметров шероховатости поверхностей, сопрягаемых с подшипниками качения.
6. Выбрать средства контроля деталей соединения по d2.
