Ответы к контрольной работе 2: Рубежный контроль вариант 4

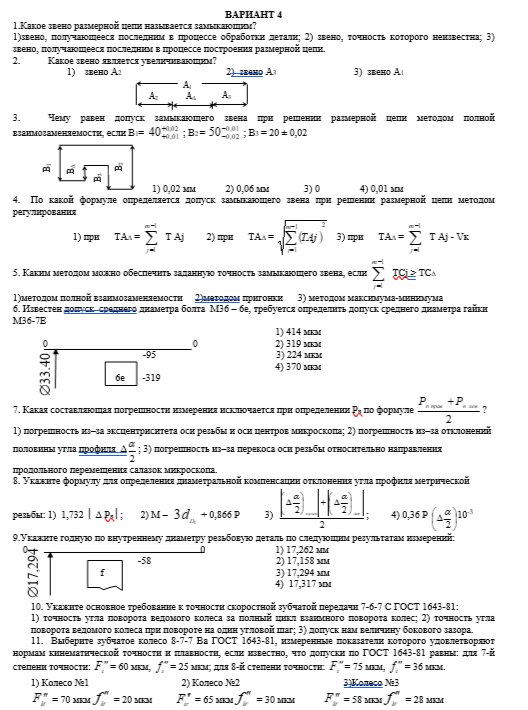

ВАРИАНТ 4

1.Какое звено размерной цепи называется замыкающим?

1)звено, получающееся последним в процессе обработки детали; 2) звено, точность которого неизвестна; 3) звено, получающееся последним в процессе построения размерной цепи.

1. Какое звено является увеличивающим?
   1. звено А₂ 2) звено А₃ 3) звено А₁

Чему равен допуск замыкающего звена при решении размерной цепи методом полной взаимозаменяемости, если В₁= ; В₂ = ; В₃= 20 ± 0,02

1) 0,02 мм 2) 0,06 мм 3) 0 4) 0,01 мм

По какой формуле определяется допуск замыкающего звена при решении размерной цепи методом регулирования

1) при ТА_Δ = Т Аj 2) при ТА_Δ = 3) при ТА_Δ = Т Аj - Vк

5. Каким методом можно обеспечить заданную точность замыкающего звена, если TCj > TC_Δ

1)методом полной взаимозаменяемости 2)методом пригонки 3) методом максимума-минимума

6. Известен допуск среднего диаметра болта М36 – 6е, требуется определить допуск среднего диаметра гайки M36-7E

1) 414 мкм

0 0 2) 319 мкм

-95 3) 224 мкм

4) 370 мкм

6e -319

7. Какая составляющая погрешности измерения исключается при определении Р_п по формуле ?

1) погрешность из–за эксцентриситета оси резьбы и оси центров микроскопа; 2) погрешность из–за отклонений половины угла профиля Δ; 3) погрешность из–за перекоса оси резьбы относительно направления продольного перемещения салазок микроскопа.

8. Укажите формулу для определения диаметральной компенсации отклонения угла профиля метрической резьбы: 1) 1,732 ô Δ Р_пô; 2) М – + 0,866 Р 3) ; 4) 0,36 Р 10^-3

9.Укажите годную по внутреннему диаметру резьбовую деталь по следующим результатам измерений:

0 0 1) 17,262 мм

-58 2) 17,158 мм

f 3) 17,294 мм

4) 17,317 мм

10. Укажите основное требование к точности скоростной зубчатой передачи 7-6-7 C ГОСТ 1643-81:

1) точность угла поворота ведомого колеса за полный цикл взаимного поворота колес; 2) точность угла поворота ведомого колеса при повороте на один угловой шаг; 3) допуск нам величину бокового зазора.

11. Выберите зубчатое колесо 8-7-7 Ва ГОСТ 1643-81, измеренные показатели которого удовлетворяют нормам кинематической точности и плавности, если известно, что допуски по ГОСТ 1643-81 равны: для 7-й степени точности: = 60 мкм, = 25 мкм; для 8-й степени точности: = 75 мкм, = 36 мкм.

1) Колесо №1 2) Колесо №2 3)Колесо №3

= 70 мкм = 20 мкм = 65 мкм = 30 мкм = 58 мкм = 28 мкм
