Ответы 2: Рубежный контроль вариант 2

Описание

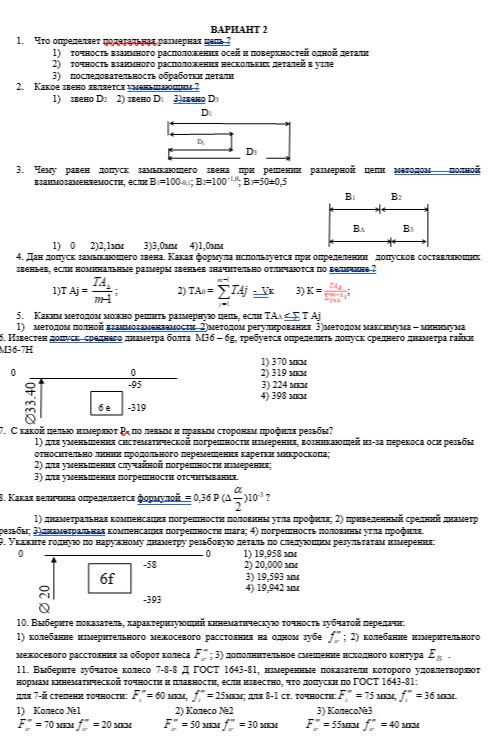

ВАРИАНТ 2

  1. Что определяет подетальная размерная цепь ?

1) точность взаимного расположения осей и поверхностей одной детали

2) точность взаимного расположения нескольких деталей в узле

3) последовательность обработки детали

  1. Какое звено является уменьшающим ?

1) звено D2 2) звено D1 3)звено D3


  1. Чему равен допуск замыкающего звена при решении размерной цепи методом полной взаимозаменяемости, если В1=100-0,1; В2=100+1,0; В3=50±0,5

1) 0 2)2,1мм 3)3,0мм 4)1,0мм

4. Дан допуск замыкающего звена. Какая формула используется при определении допусков составляющих звеньев, если номинальные размеры звеньев значительно отличаются по величине ?

1)Т Аj = ; 2) TA0 = - Vк 3) К = ;

  1. Каким методом можно решить размерную цепь, если ТАΔ < ∑ Т Аj

1) методом полной взаимозаменяемости 2)методом регулирования 3)методом максимума – минимума

6. Известен допуск среднего диаметра болта М36 – 6g, требуется определить допуск среднего диаметра гайки M36-7H
1) 370 мкм
0 0 2) 319 мкм
-95 3) 224 мкм
4) 398 мкм
6 е -319

7. С какой целью измеряют Рп по левым и правым сторонам профиля резьбы?

1) для уменьшения систематической погрешности измерения, возникающей из-за перекоса оси резьбы относительно линии продольного перемещения каретки микроскопа;

2) для уменьшения случайной погрешности измерения;

3) для уменьшения погрешности отсчитывания.

8. Какая величина определяется формулой = 0,36 Р (Δ)10-3 ?
1) диаметральная компенсация погрешности половины угла профиля; 2) приведенный средний диаметр резьбы; 3)диаметральная компенсация погрешности шага; 4) погрешность половины угла профиля.
9. Укажите годную по наружному диаметру резьбовую деталь по следующим результатам измерения:
0 0 1) 19,958 мм

6f
-58 2) 20,000 мм 3) 19,593 мм
4) 19,942 мм
-393

10. Выберите показатель, характеризующий кинематическую точность зубчатой передачи:

1) колебание измерительного межосевого расстояния на одном зубе ; 2) колебание измерительного межосевого расстояния за оборот колеса ; 3) дополнительное смещение исходного контура .

11. Выберите зубчатое колесо 7-8-8 Д ГОСТ 1643-81, измеренные показатели которого удовлетворяют нормам кинематической точности и плавности, если известно, что допуски по ГОСТ 1643-81:

для 7-й степени точности: = 60 мкм, = 25мкм; для 8-1 ст. точности: = 75 мкм, = 36 мкм.

1) Колесо №1 2) Колесо №2 3) Колесо№3

= 70 мкм = 20 мкм = 50 мкм = 30 мкм = 55мкм = 40 мкм
