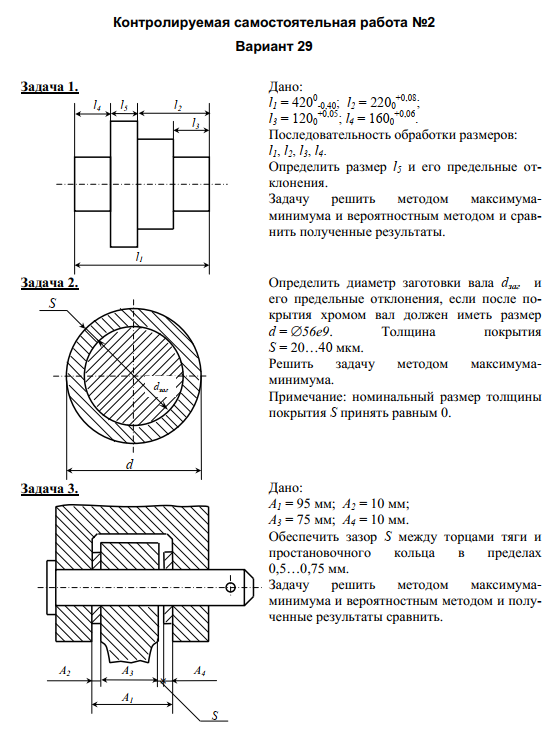

Контролируемая самостоятельная работа №2
Вариант 29

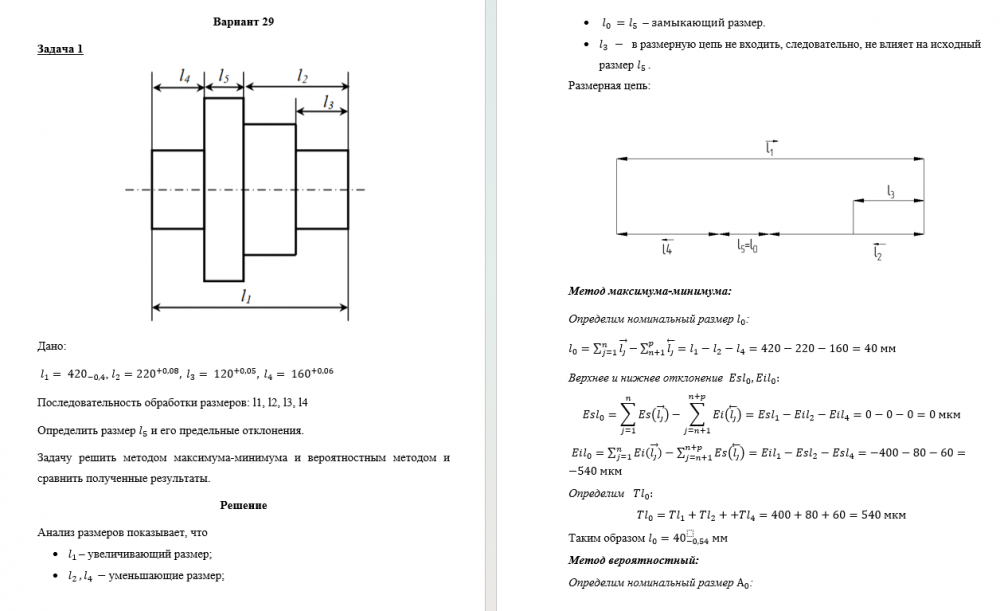

Задача 1. Дано:
l1 = 4200-0,40; l2 = 2200+0,08;
l3 = 1200+0,05; l4 = 1600+0,06.
Последовательность обработки размеров:
l1, l2, l3, l4.
Определить размер l5 и его предельные отклонения.
Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты.
Задача 2.
Определить диаметр заготовки вала dзаг | и | ||
его предельные отклонения, если после по крытия хромом вал должен иметь размер | |||
d = 56е9. S = 20…40 мкм. | Толщина | покрытия | |
Решить | задачу | методом | максимума |
Примечание: номинальный размер толщины
покрытия S принять равным 0.
Задача 3. Дано:
А1 = 95 мм; А2 = 10 мм;
А3 = 75 мм; А4 = 10 мм.
Обеспечить зазор S между торцами тяги и
простановочного кольца в пределах
0,5…0,75 мм.
Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить.
l1 | ||
l3 l2 | l4 | l5 |
dзаг
S
А2 | А4 |
А3 А1 |

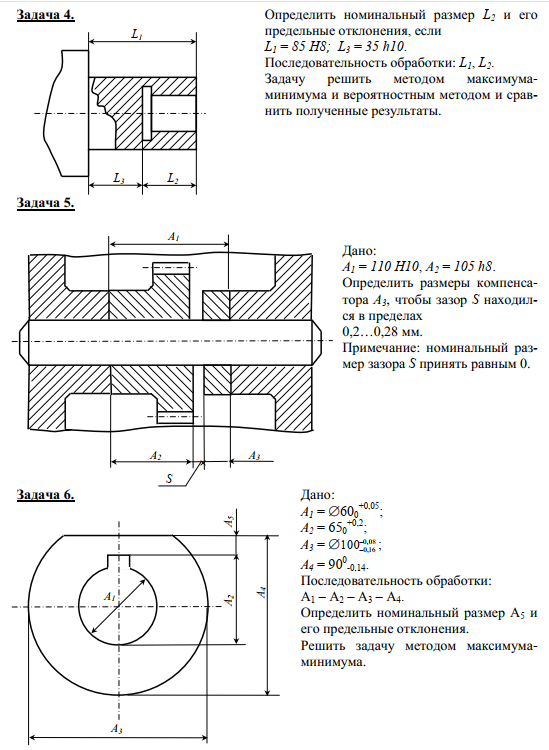

Задача 4. Определить номинальный размер L2 и его
предельные отклонения, если
L1 = 85 H8; L3 = 35 h10.
Последовательность обработки: L1, L2.
Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты.
Задача 5.
Дано:
А1 = 110 H10, А2 = 105 h8.
Определить размеры компенсатора А3, чтобы зазор S находился в пределах
0,2…0,28 мм.
Примечание: номинальный размер зазора S принять равным 0.
Задача 6. Дано:
А1 = 600+0,05;
А2 = 650+0,2;
А3 = 100 00,,16 08 ;
А4 = 900-0,14.
Последовательность обработки:
А1 – А2 – А3 – А4.
Определить номинальный размер А5 и
его предельные отклонения.
Решить задачу методом максимумаминимума.
L1 | |
L3 | L2 |
А S
1
А1
А |
Показать/скрыть дополнительное описание
Контролируемая самостоятельная работа №2 Вариант 29 Задача 1. Дано: l 1 = 420 0-0,40 ; l 2 = 220 0+0,08 ; l 3 = 120 0+0,05 ; l 4 = 160 0+0,06 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d = 56е9 . S = 20…40 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0.
Задача 3. Дано: А 1 = 95 мм; А 2 = 10 мм; А 3 = 75 мм; А 4 = 10 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,5…0,75 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1 S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 85 H8; L 3 = 35 h10 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 110 H10 , А 2 = 105 h8 .
Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,2…0,28 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А 1 = 60 0+0,05 ; А 2 = 65 0+0,2 ; А 3 = 100 00,,16 08 ; А 4 = 90 0-0,14 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума. L 1 L 3 L 2 А 2 А 3 А S 1 А 1 А .
