Ответы к контрольной работе 2: КСР 2- вариант 28 вариант 28

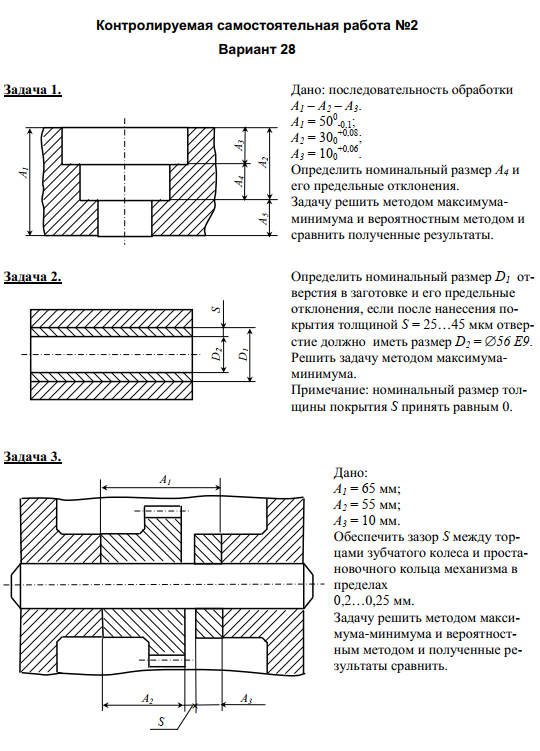

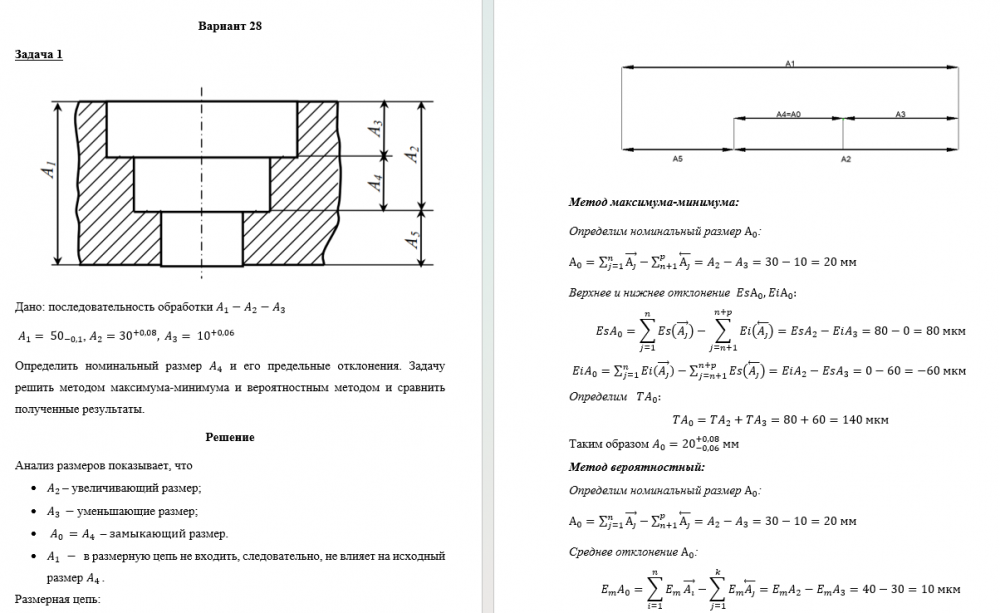

Контролируемая самостоятельная работа №2 Вариант 28 Задача 1. Дано: последовательность обработки А 1 – А 2 – А 3 . А 1 = 50 0-0,1 ; А 2 = 30 0+0,08 ; А 3 = 10 0+0,06 . Определить номинальный размер А 4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D 1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 25…45 мкм отверстие должно иметь размер D 2 =  56 E9 . Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3.

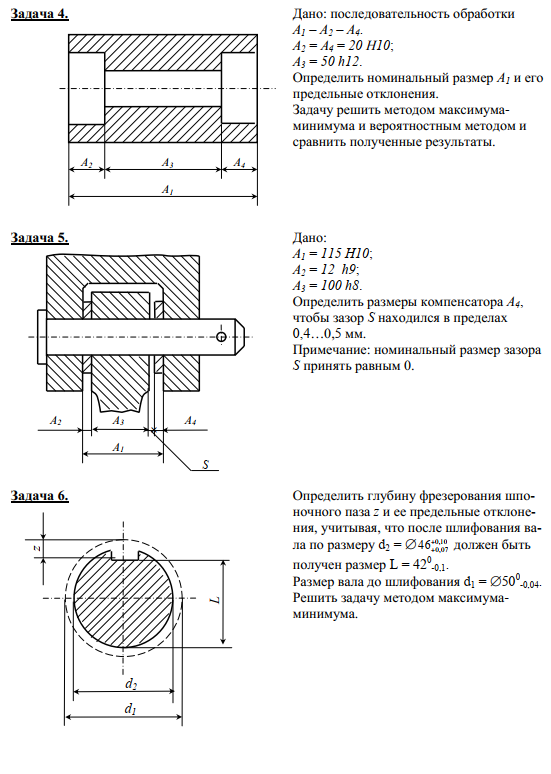

Дано: А 1 = 65 мм; А 2 = 55 мм; А 3 = 10 мм. Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в пределах 0,2…0,25 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А 4 А А 3 2 А 5 А 1 D 2 D 1 S А 2 А 3  А S 1 Задача 4. Дано: последовательность обработки А 1 – А 2 – А 4 . А 2 = А 4 = 20 Н10 ; А 3 = 50 h12 . Определить номинальный размер А 1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 115 H10 ; А 2 = 12 h9 ; А 3 = 100 h8 .

Определить размеры компенсатора А 4 , чтобы зазор S находился в пределах 0,4…0,5 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d 2 =  46   00,,10 07 должен быть получен размер L = 42 0-0,1 . Размер вала до шлифования d 1 =  50 0-0,04 . Решить задачу методом максимумаминимума. А 2 А 4 А 3 А 1  S А 1 А 2 А 3 А 4 d .
