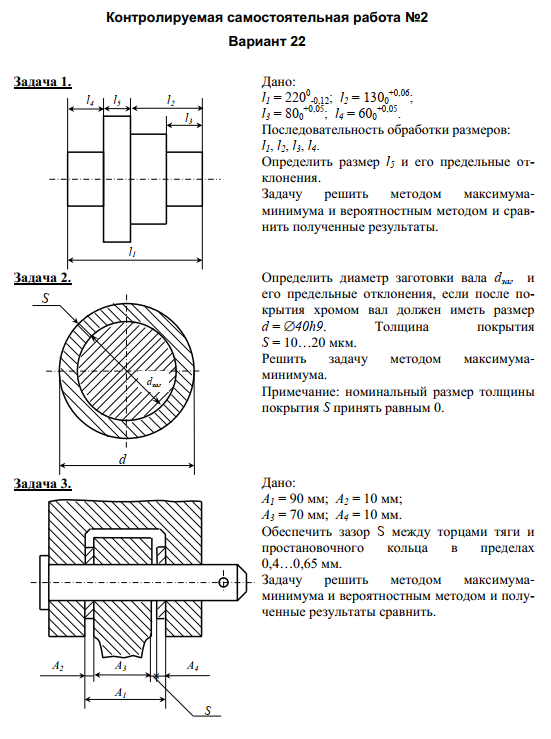

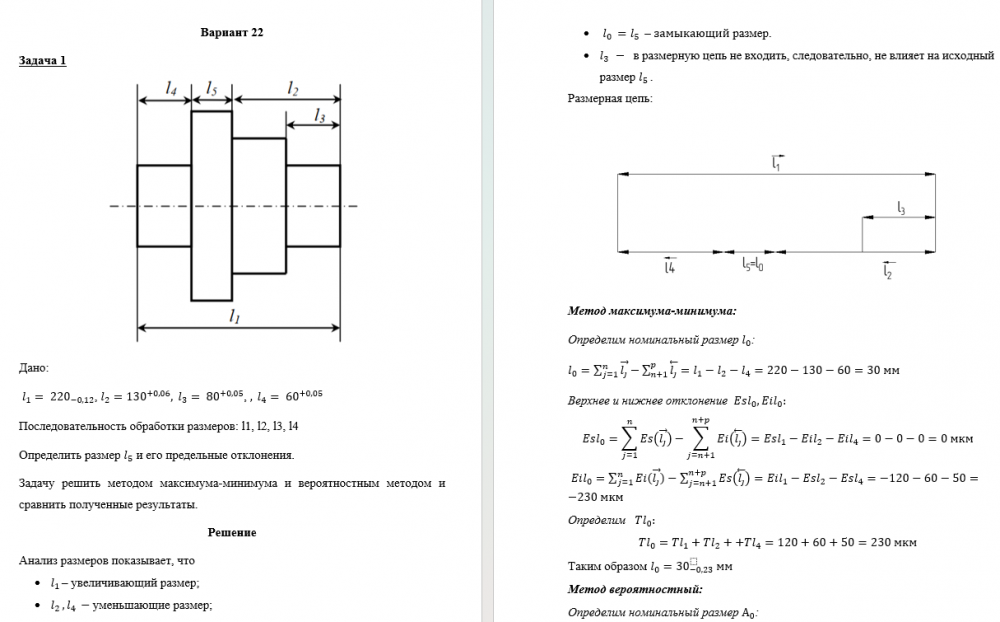

Контролируемая самостоятельная работа №2 Вариант 22 Задача 1. Дано: l 1 = 220 0-0,12 ; l 2 = 130 0+0,06 ; l 3 = 80 0+0,05 ; l 4 = 60 0+0,05 . Последовательность обработки размеров: l 1 , l 2 , l 3 , l 4 . Определить размер l 5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала d заг и его предельные отклонения, если после по крытия хромом вал должен иметь размер d =  40h9 . S = 10…20 мкм. Толщина покрытия Решить задачу методом максимума минимума. Примечание: номинальный размер толщины покрытия S принять равным 0.

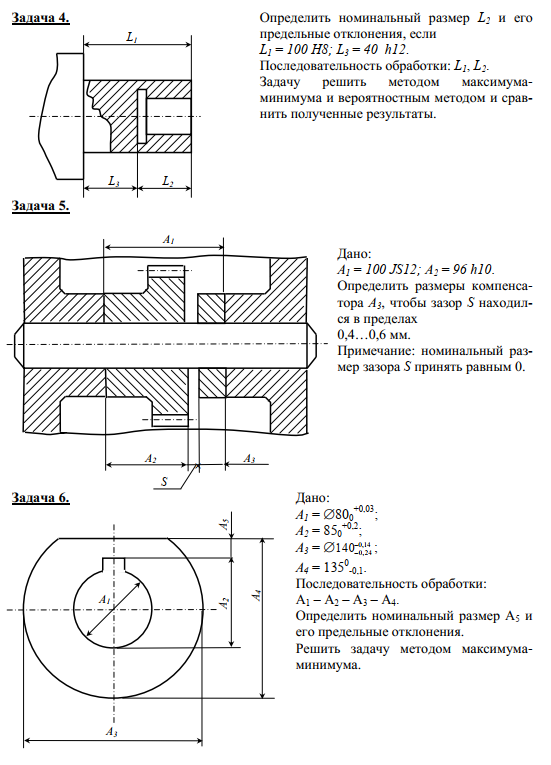

Задача 3. Дано: А 1 = 90 мм; А 2 = 10 мм; А 3 = 70 мм; А 4 = 10 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,4…0,65 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l 1 l 3 l 2 l 4 l 5 d d заг S А 2 А 4 А 3 А 1  S Задача 4. Определить номинальный размер L 2 и его предельные отклонения, если L 1 = 100 H8; L 3 = 40 h12 . Последовательность обработки: L 1 , L 2 . Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А 1 = 100 JS12; А 2 = 96 h10 . Определить размеры компенсатора А 3 , чтобы зазор S находился в пределах 0,4…0,6 мм.

Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А 1 =  80 0+0,03 ; А 2 = 85 0+0,2 ; А 3 =  140   00,,14 24 ; А 4 = 135 0-0,1 . Последовательность обработки: А 1 – А 2 – А 3 – А 4 . Определить номинальный размер А 5 и его предельные отклонения. Решить задачу методом максимумаминимума .
