Ответы к контрольной работе 2: КСР 2- вариант 7 вариант 7

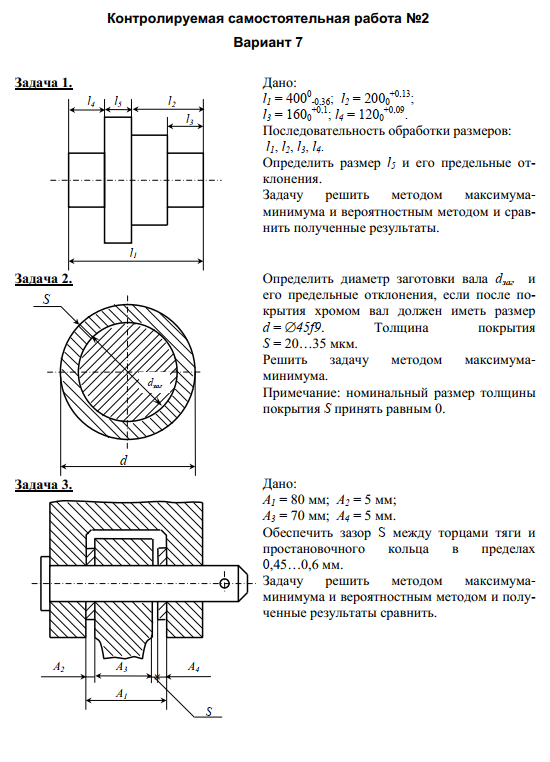

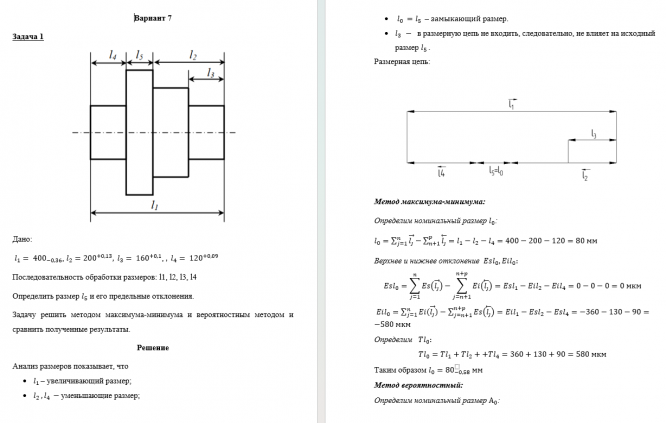

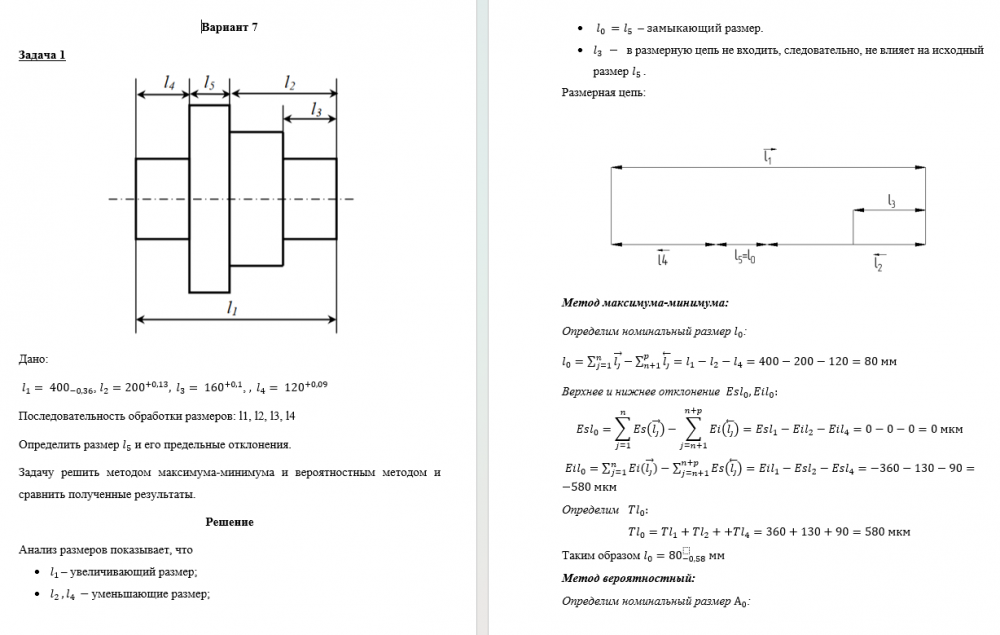

Контролируемая самостоятельная работа №2 Вариант 7 Задача 1. Дано: l1 = 4000-0,36; l2 = 2000+0,13; l3 = 1600+0,1; l4 = 1200+0,09. Последовательность обработки размеров: l1, l2, l3, l4. Определить размер l5 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить диаметр заготовки вала dзаг и его предельные отклонения, если после покрытия хромом вал должен иметь размер d = 45f9. Толщина покрытия S = 20…35 мкм. Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А1 = 80 мм; А2 = 5 мм; А3 = 70 мм; А4 = 5 мм. Обеспечить зазор S между торцами тяги и простановочного кольца в пределах 0,45…0,6 мм. Задачу решить методом максимумаминимума и вероятностным методом и полученные результаты сравнить. l1 l3 l4 l5 l2 d dзаг S А2 А3 А4 А1  SЗадача 4. Определить номинальный размер L2 и его предельные отклонения, если L1 = 75 H8; L3 = 25 h12. Последовательность обработки: L1, L2. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А1 = 120 H12, А2 = 115 h8. Определить размеры компенсатора А3, чтобы зазор S находился в пределах 0,3…0,4 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Дано: А1 = 600+0,05; А2 = 640+0,2; А3 = 1200-0,09; А4 =1100-0,14. Последовательность обработки: А1 – А2 – А3 – А4. Определить номинальный размер А5 и его предельные отклонения. Решить задачу методом максимумаминимума.
