Ответы к контрольной работе 2: КСР 2- вариант 6 вариант 6

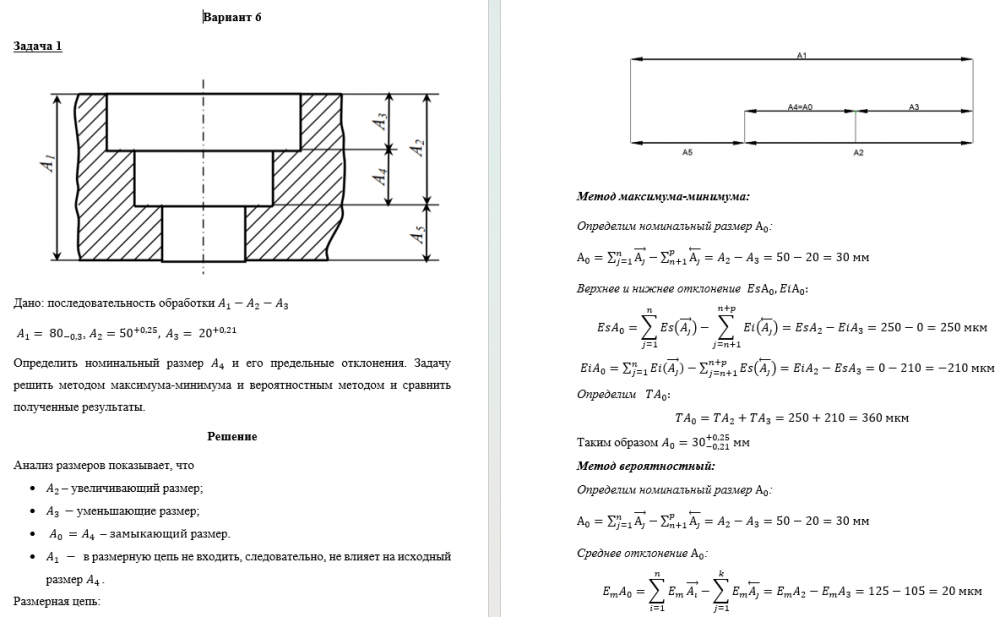

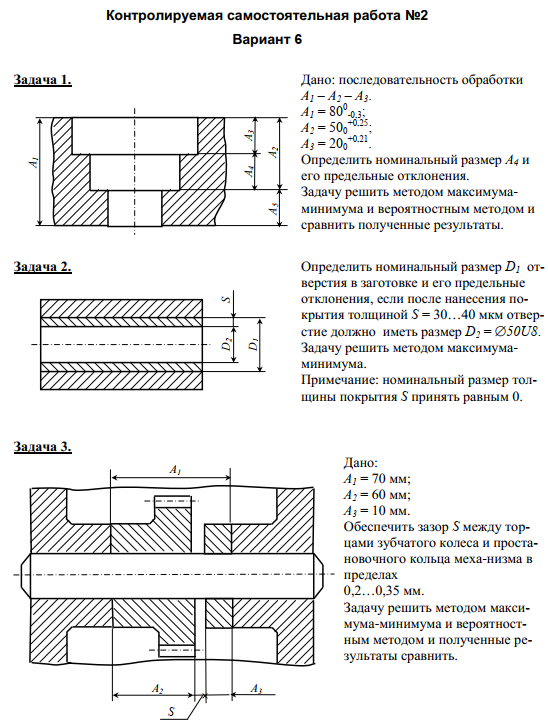

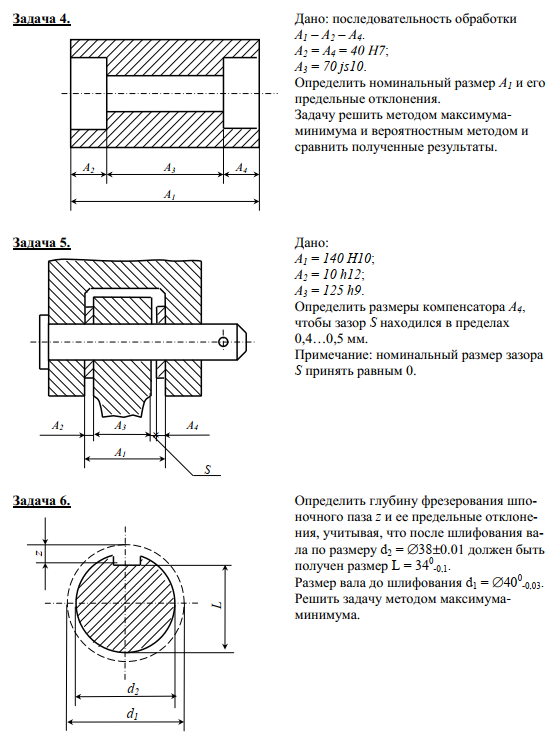

Контролируемая самостоятельная работа №2 Вариант 6 Задача 1. Дано: последовательность обработки А1 – А2 – А3. А1 = 800-0,3; А2 = 500+0,25; А3 = 200+0,21. Определить номинальный размер А4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 30…40 мкм отверстие должно иметь размер D2 = 50U8. Задачу решить методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А1 = 70 мм; А2 = 60 мм; А3 = 10 мм. Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца меха-низма в пределах 0,2…0,35 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А4 А1 А3 А5 А2 D2 D1 S А2 А3  А S 1Задача 4. Дано: последовательность обработки А1 – А2 – А4. А2 = А4 = 40 Н7; А3 = 70 js10. Определить номинальный размер А1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А1 = 140 H10; А2 = 10 h12; А3 = 125 h9. Определить размеры компенсатора А4, чтобы зазор S находился в пределах 0,4…0,5 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d2 = 380.01 должен быть получен размер L = 340-0,1. Размер вала до шлифования d1 = 400-0,03. Решить задачу методом максимумаминимума.Показать/скрыть дополнительное описание
