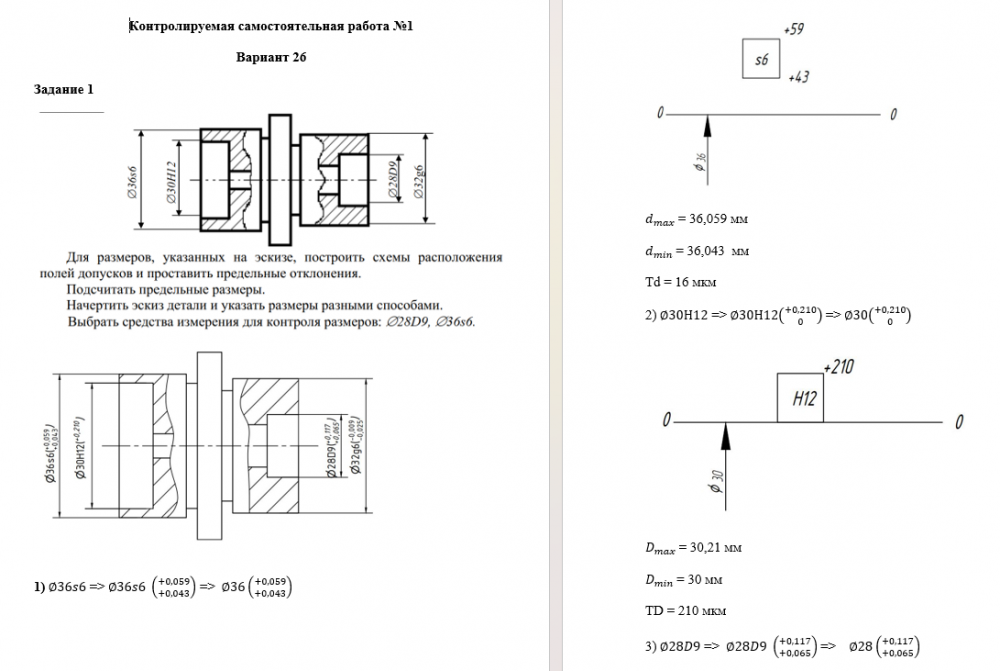

Ответы к контрольной работе 1: КСР 1 - вариант 1.26 вариант 26

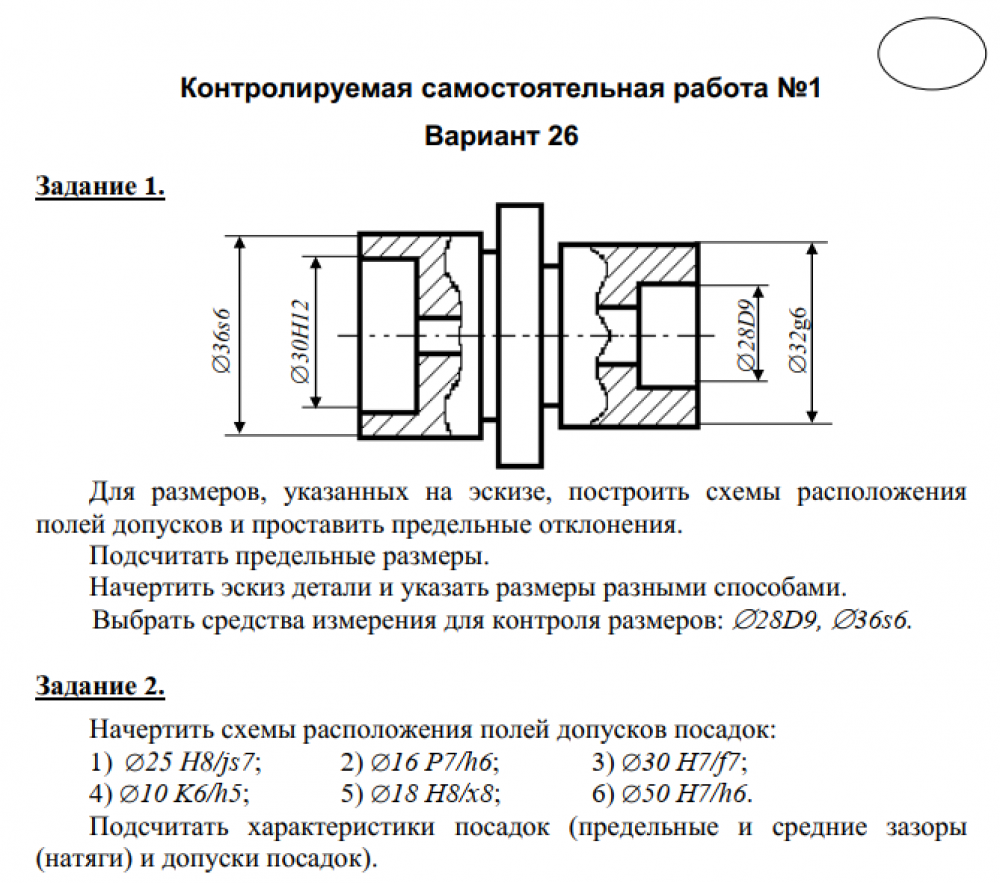

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 28D9, 36s6.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 25 Н8/js7; 2) 16 P7/h6; 3) 30 H7/f7;
4) 10 K6/h5; 5) 18 H8/x8; 6) 50 H7/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

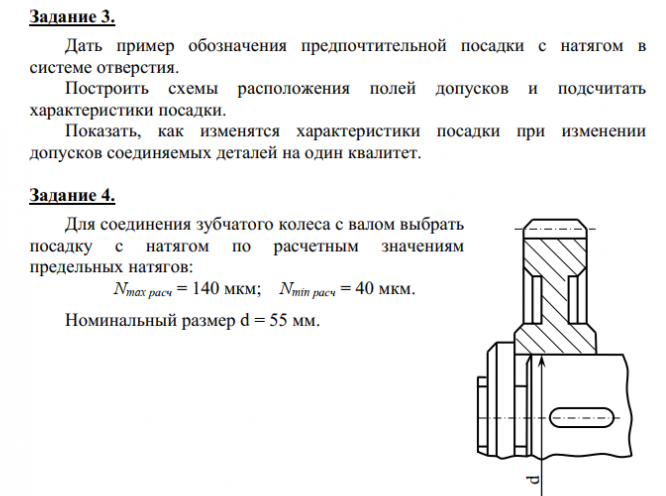

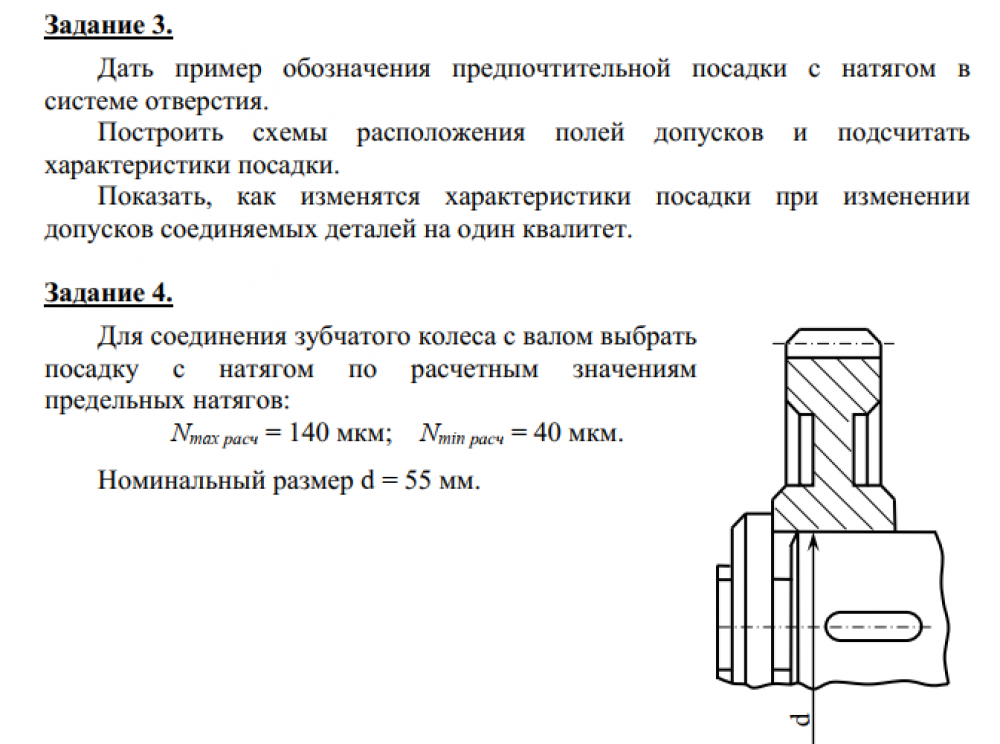

Задание 3.
Дать пример обозначения предпочтительной посадки с натягом в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям
предельных натягов:
Nmax расч = 140 мкм; Nmin расч = 40 мкм.
Номинальный размер d = 55 мм.
