Ответы 1: КСР 1 - вариант 1.21 вариант 21
Описание

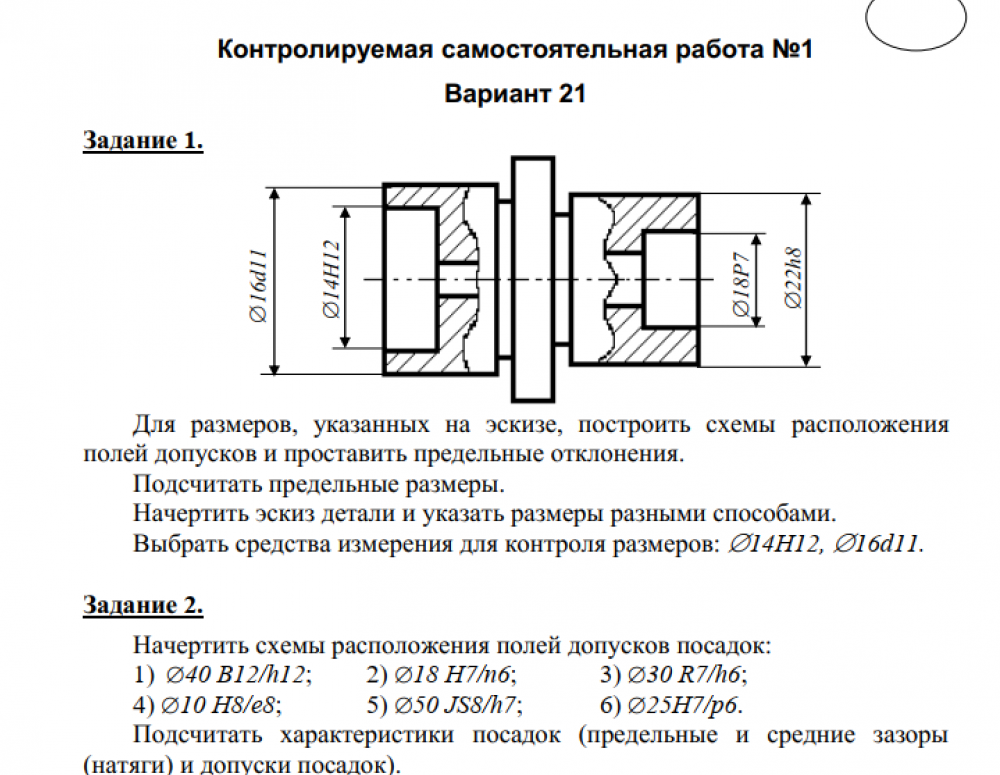

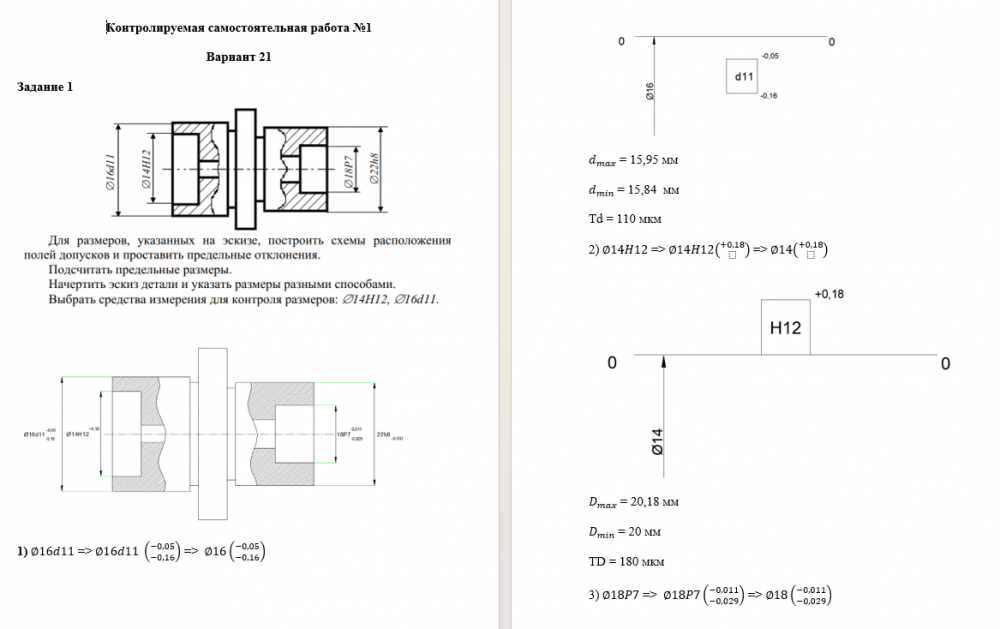

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 14H12, 16d11.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 40 B12/h12; 2) 18 H7/n6; 3) 30 R7/h6;
4) 10 H8/e8; 5) 50 JS8/h7; 6) 25H7/p6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

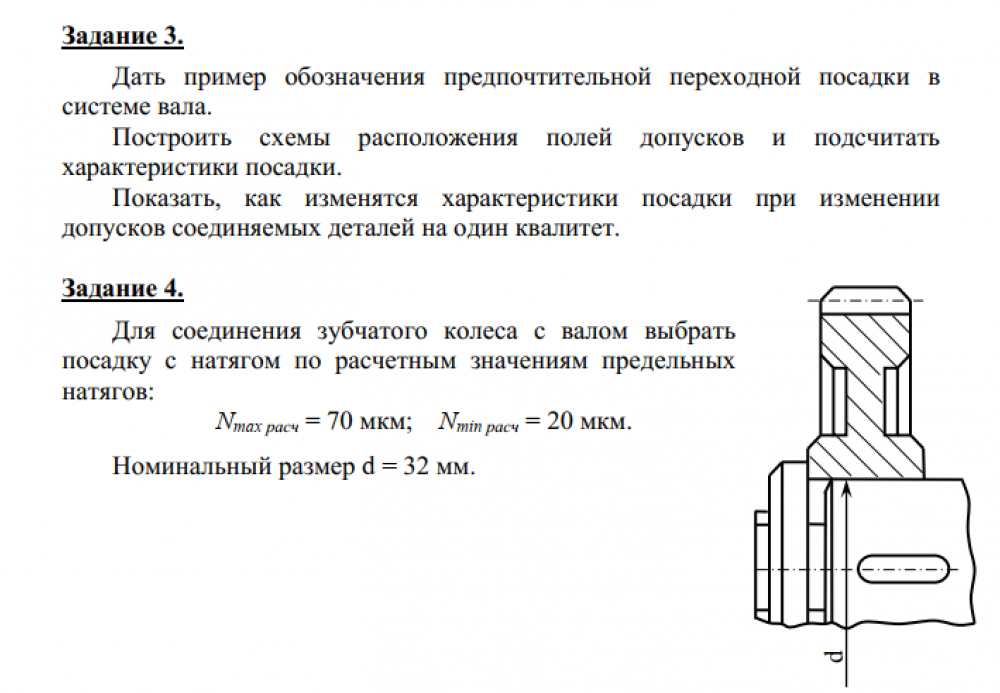

Задание 3.
Дать пример обозначения предпочтительной переходной посадки в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 70 мкм; Nmin расч = 20 мкм.
Номинальный размер d = 32 мм.
Показать/скрыть дополнительное описание
Задание 1. Для размеров, указанных на эскизе, построить схемы расположения полей допусков и проставить предельные отклонения. Подсчитать предельные размеры. Начертить эскиз детали и указать размеры разными способами. Выбрать средства измерения для контроля размеров: 14H12, 16d11. Задание 2. Начертить схемы расположения полей допусков посадок: 1) 40 B12/h12 ; 2) 18 H7/n6 ; 3) 30 R7/h6 ; 4) 10 H8/e8 ; 5) 50 JS8/h7 ; 6) 25H7/p6 . Подсчитать характеристики посадок (предельные и средние зазоры (натяги) и допуски посадок). Задание 3. Дать пример обозначения предпочтительной переходной посадки в системе вала. Построить схемы расположения полей допусков и подсчитать характеристики посадки.
Показать, как изменятся характеристики посадки при изменении допусков соединяемых деталей на один квалитет. Задание 4. Для соединения зубчатого колеса с валом выбрать посадку с натягом по расчетным значениям предельных натягов: N max расч = 70 мкм; N min расч = 20 мкм. Номинальный размер d = 32 мм. .
Характеристики ответов (шпаргалок)
Список файлов
- 21.docx 622,62 Kb
