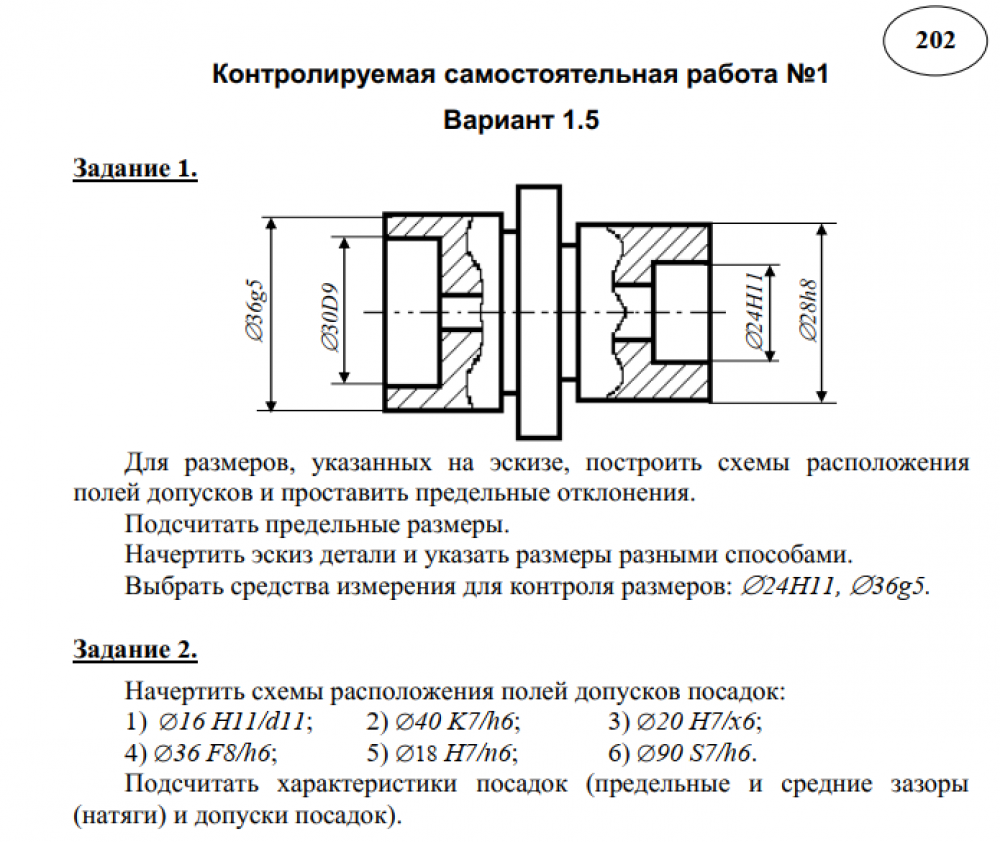

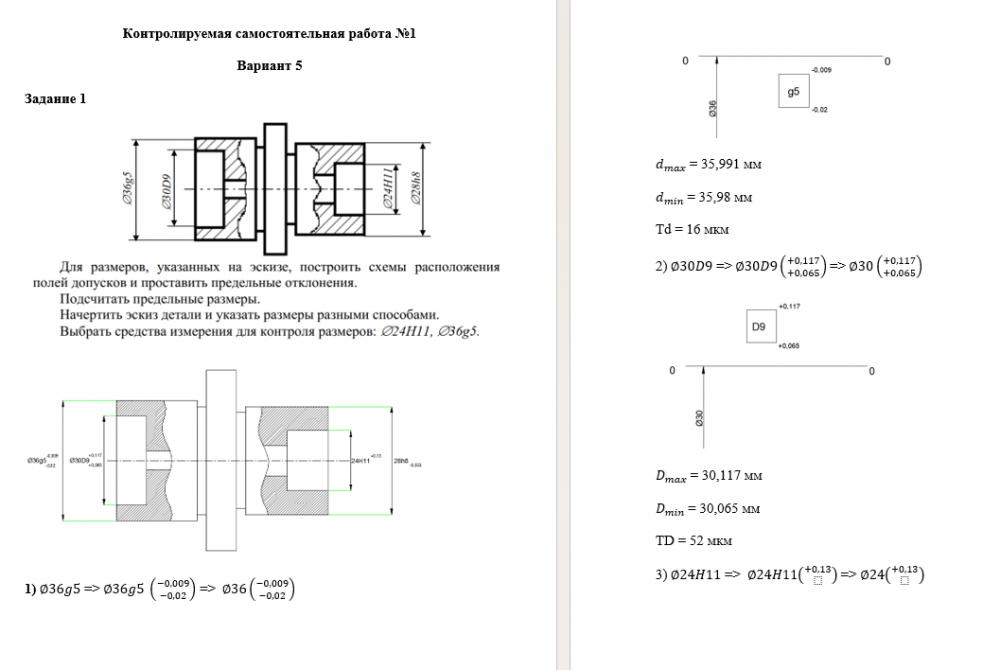

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 24H11, 36g5.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 16 H11/d11; 2) 40 K7/h6; 3) 20 H7/x6;
4) 36 F8/h6; 5) 18 H7/n6; 6) 90 S7/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

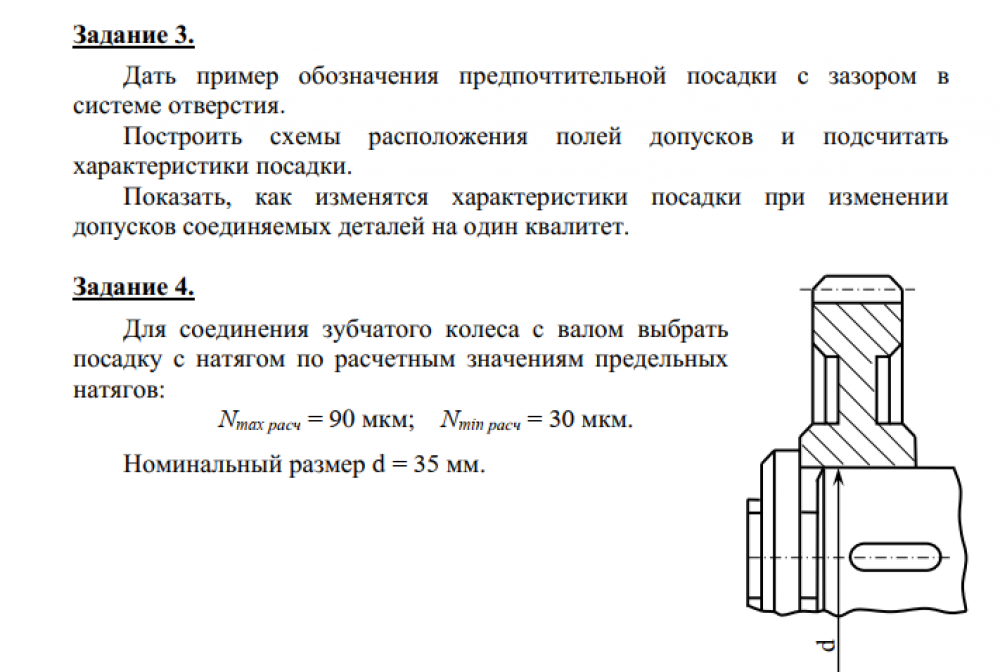

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 90 мкм; Nmin расч = 30 мкм.
Номинальный размер d = 35 мм.
