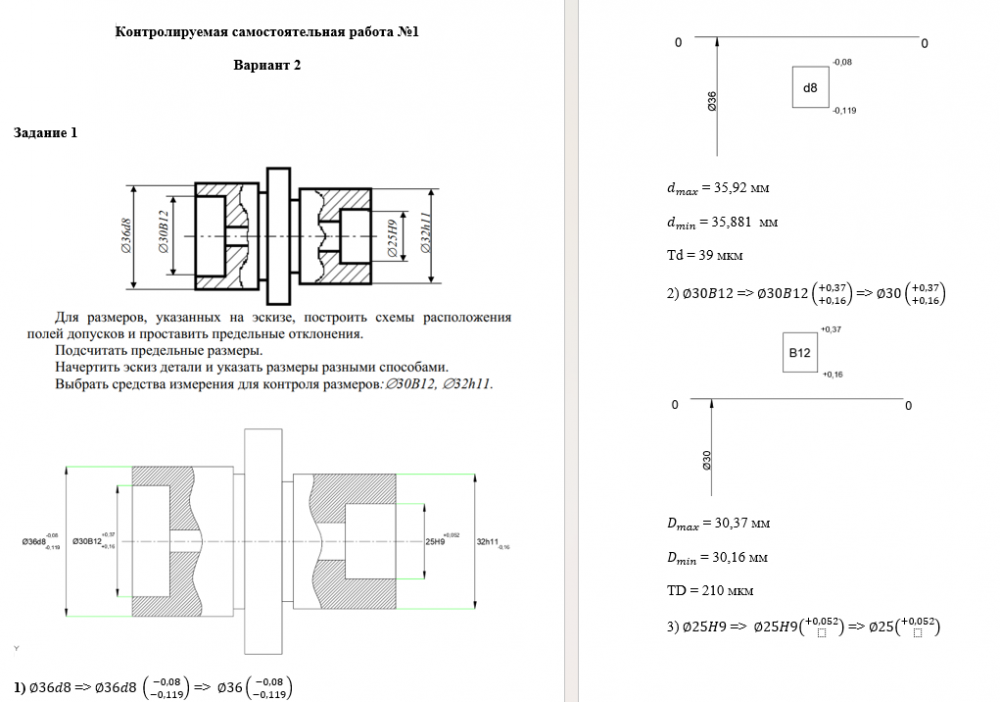

Ответы к контрольной работе 1: КСР 1 - вариант 1.2 вариант 2

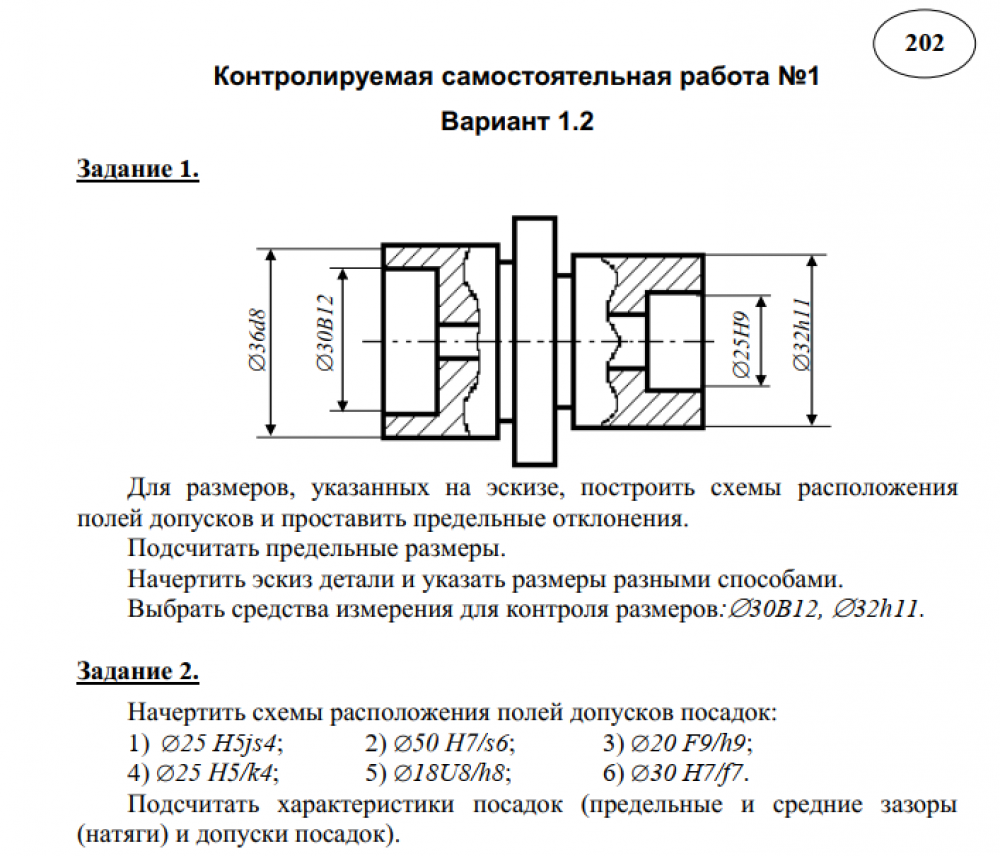

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров:30B12, 32h11.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 25 H5js4; 2) 50 Н7/s6; 3) 20 F9/h9;
4) 25 Н5/k4; 5) 18U8/h8; 6) 30 H7/f7.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

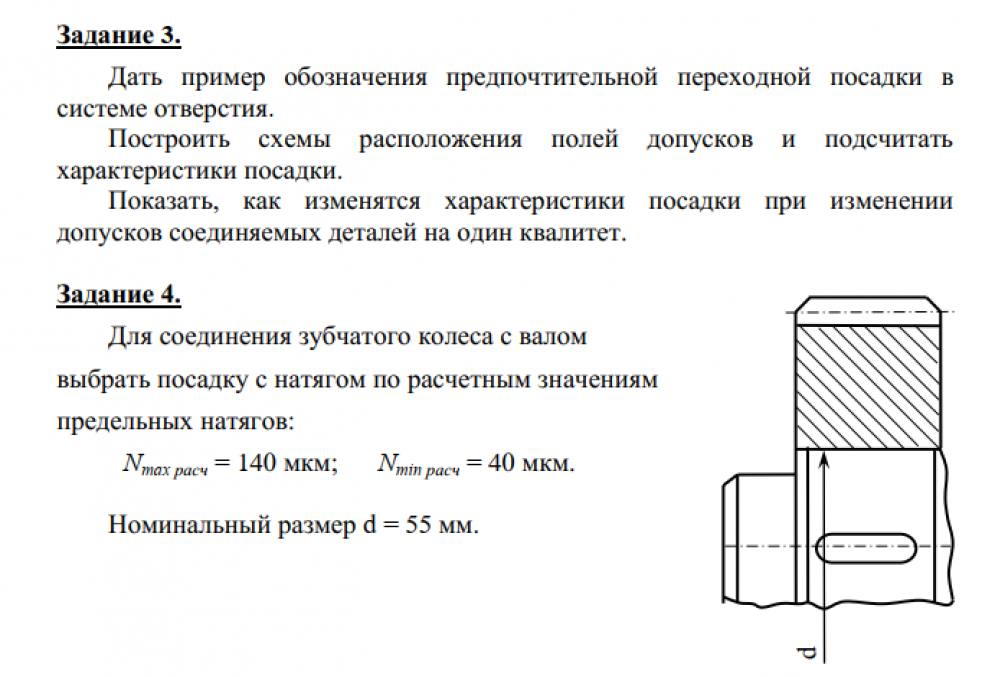

Задание 3.
Дать пример обозначения предпочтительной переходной посадки в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом
выбрать посадку с натягом по расчетным значениям
предельных натягов:
Nmax расч = 140 мкм; Nmin расч = 40 мкм.
Номинальный размер d = 55 мм


Показать/скрыть дополнительное описание
