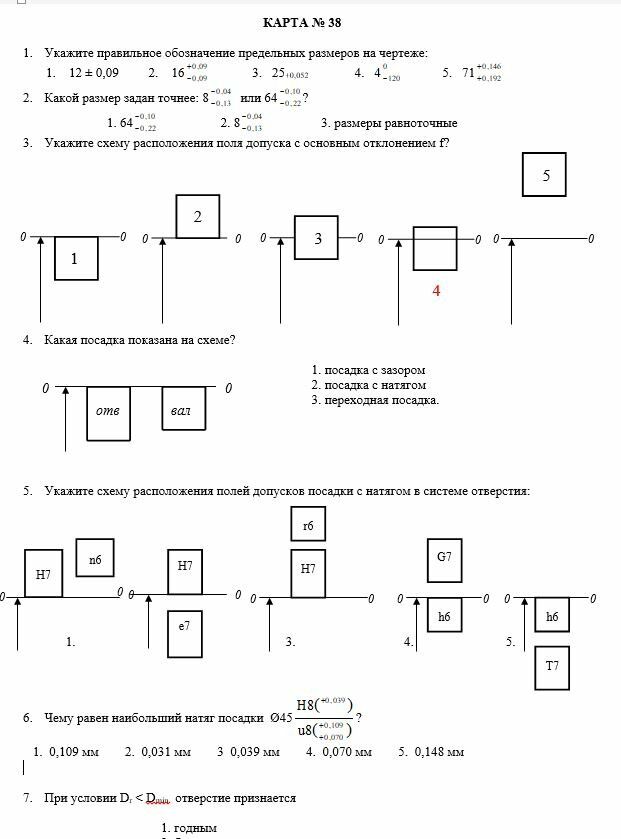

КАРТА № 38



Укажите правильное обозначение предельных размеров на чертеже:

       1.     12 ± 0,09         2.     16             3.   25+0,052              4.   4            5.   71

Какой размер задан точнее: 8  или 64?

                   1. 64                   2. 8                 3. размеры равноточные

Укажите схему расположения поля допуска с основным отклонением f?
Какая посадка показана на схеме?

                 1. посадка с зазором
                2. посадка с натягом
                3. переходная посадка.
1.      Чему равен наибольший натяг посадки  Ø45?
   1.  0,109 мм        2.  0,031 мм        3   0,039 мм        4.   0,070 мм        5.   0,148 мм


2.      При условии Dr < Dmin  отверстие признается

                                          1. годным
                                          2. браком исправимым
                                          3. браком неисправимым

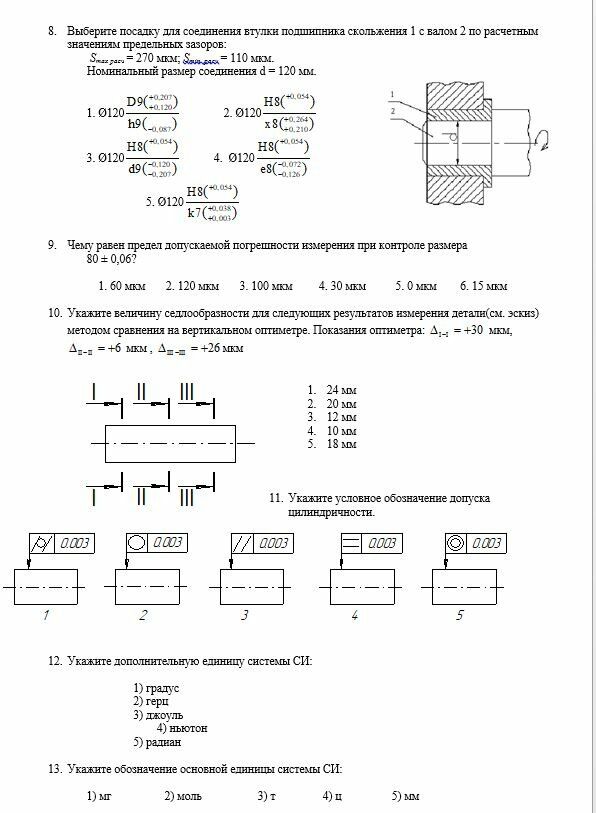

1.      Выберите посадку для соединения втулки подшипника скольжения 1 с валом 2 по расчетным значениям предельных зазоров:
          Smax расч = 270 мкм; Smin  расч = 110 мкм.
          Номинальный размер соединения d = 120 мм.
                                                                                                                    1. Ø120              2. Ø120
3. Ø120           4.  Ø120
                              5. Ø120

2.      Чему равен предел допускаемой погрешности измерения при контроле размера
80 ± 0,06?

    1. 60 мкм       2. 120 мкм       3. 100 мкм         4. 30 мкм          5. 0 мкм        6. 15 мкм

3.      Укажите величину седлообразности для следующих результатов измерения детали(см. эскиз) методом сравнения на вертикальном оптиметре. Показания оптиметра:  мкм,    мкм , мкм


1.      24 мм
2.      20 мм
3.      12 мм
4.      10 мм
5.      18 мм


4.      Укажите условное обозначение допуска цилиндричности.


5.      Укажите дополнительную единицу системы СИ:

                             1) градус
                             2) герц
                             3) джоуль
 4) ньютон
                             5) радиан

6.      Укажите обозначение основной единицы системы СИ:

1) мг                  2) моль                   3) т                4) ц                 5) мм

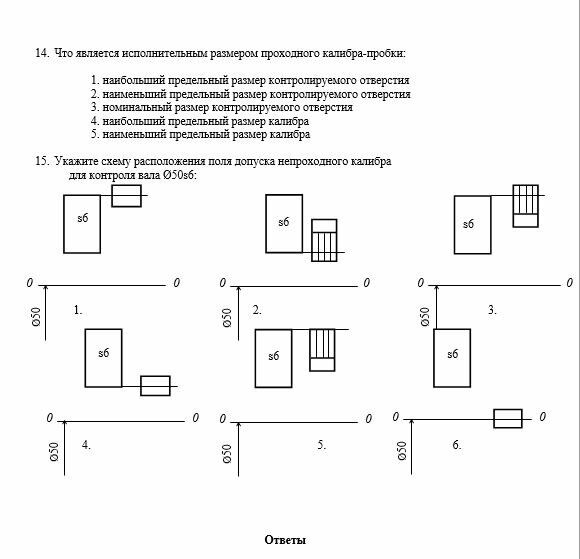

7.      Что является исполнительным размером проходного калибра-пробки:

                   1. наибольший предельный размер контролируемого отверстия
                    2. наименьший предельный размер контролируемого отверстия
                    3. номинальный размер контролируемого отверстия
                    4. наибольший предельный размер калибра
                    5. наименьший предельный размер калибра

8.      Укажите схему расположения поля допуска непроходного калибра
     для контроля вала Ø50s6:
