Лабораторная работа 1: ЛР №1 - Исследование характеристик сигнала с помощью электронного осциллографа

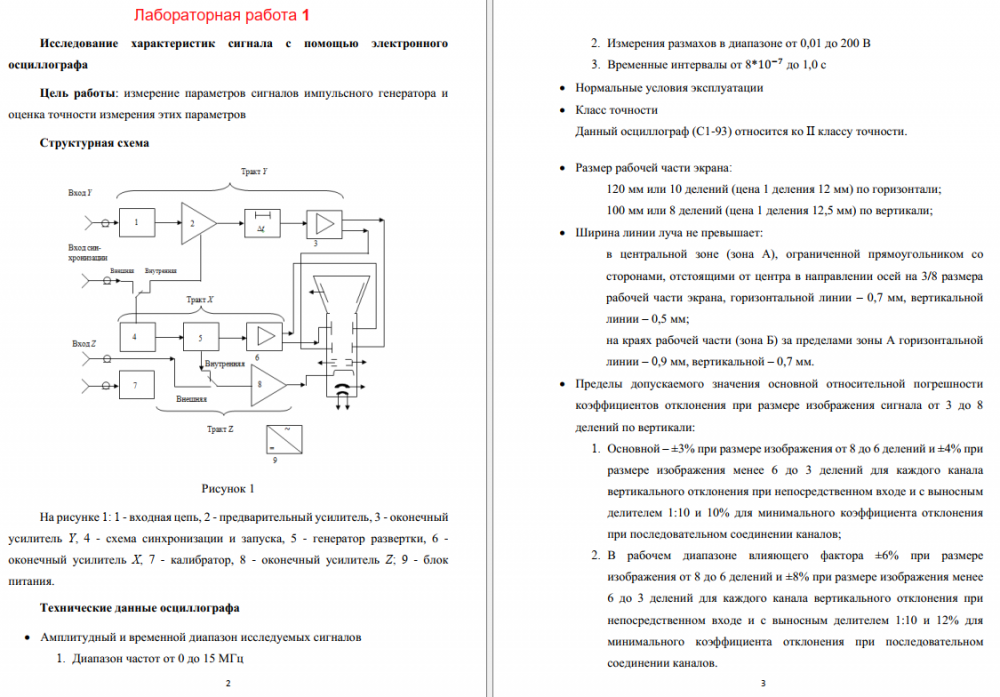

ЛР №1 по дисциплине Метрология и радиоизмерения, Исследование характеристик сигнала с помощью электронного осциллографа, Цель работы: измерение параметров сигналов импульсного генератора и оценка точности измерения этих параметров,  Технические данные осциллографа • Амплитудный и временной диапазон исследуемых сигналов 1. Диапазон частот от 0 до 15 МГц 3 2. Измерения размахов в диапазоне от 0,01 до 200 В 3. Временные интервалы от 8* 10 -7 до 1,0 с • Нормальные условия эксплуатации • Класс точности Данный осциллограф (С1-93) относится ко II классу точности. • Размер рабочей части экрана: 120 мм или 10 делений (цена 1 деления 12 мм) по горизонтали; 100 мм или 8 делений (цена 1 деления 12,5 мм) по вертикали; • Ширина линии луча не превышает: в центральной зоне (зона А), ограниченной прямоугольником со сторонами, отстоящими от центра в направлении осей на 3/8 размера рабочей части экрана, горизонтальной линии – 0,7 мм, вертикальной линии – 0,5 мм; на краях рабочей части (зона Б) за пределами зоны А горизонтальной линии – 0,9 мм, вертикальной – 0,7 мм.

• Пределы допускаемого значения основной относительной погрешности коэффициентов отклонения при размере изображения сигнала от 3 до 8 делений по вертикали: 1. Основной – ±3% при размере изображения от 8 до 6 делений и ±4% при размере изображения менее 6 до 3 делений для каждого канала вертикального отклонения при непосредственном входе и с выносным делителем 1:10 и 10% для минимального коэффициента отклонения при последовательном соединении каналов; 2. В рабочем диапазоне влияющего фактора ±6% при размере изображения от 8 до 6 делений и ±8% при размере изображения менее 6 до 3 делений для каждого канала вертикального отклонения при непосредственном входе и с выносным делителем 1:10 и 12% для минимального коэффициента отклонения при последовательном соединении каналов.
