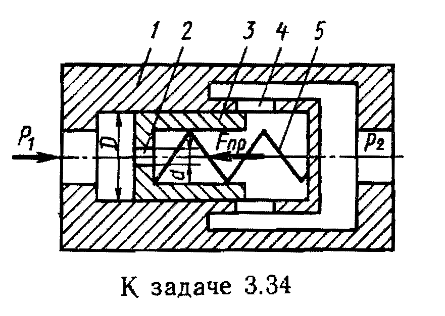

На рисунке представлена конструктивная схема регулятора расхода (клапан, обеспечивающий постоянство расхода). Он состоит из корпуса 1 с дросселирующими отверстиями 4, подвижного плунжера 3 с дросселирующим отверстием 2 и пружины 5.
Описание
Условие: На рисунке представлена конструктивная схема регулятора расхода (клапан, обеспечивающий постоянство расхода). Он состоит из корпуса 1 с дросселирующими отверстиями 4, подвижного плунжера 3 с дросселирующим отверстием 2 и пружины 5. Определить, при каком значении силы пружины Fпр регулятор будет обеспечивать расход Q = 5 л/мин, если диаметры D = 20 мм, d = 3 мм; коэффициенты расхода дросселирующих отверстий μ = 0,8; плотность рабочей жидкости ρ = 900 кг/м3. Считать, что в пределах рабочего хода плунжера сила пружины остается постоянной.
Ответ: 30,7 МН (в ответах в учебнике ошибка в единицах измерения).
