Задача 4: Задача 4-41 вариант 41

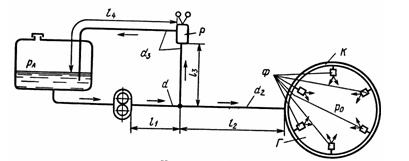

Автомобильный газотурбинный двигатель большой мощности удерживается на заданном режиме центробежным регулятором Р, который пропускает через себя в бак часть подачи насоса. Топливо с плотностью р = 800 кг/м³ подается в камеру сгорания Г, где давление Р₀= 0,5 МПа через коллектор К (кольцевую трубу) и шесть форсунок Ф с отверстиями dф=1 мм и коэффициентами расхода μ = 0,25. Определить весовой расход топлива двигателем и мощность, потребляемую насосом, при следующих размерах труб: l1=4 м; l₂ = 4 м; l₃=1 м; l₄ = 5 м; d₁ = d₂ = 5 мм; d3 = 4 мм. Принять режим течения турбулентным, а коэффициент Дарси лт = 0,04. Рабочий объем насоса V = 5 см³/об; частота вращения n = 8400 об/мин; полный к.п.д. насоса 0,80 при давлении P=1,2 МПа (n = 0,86). Центробежный регулятор рассматривать как дроссель с отверстием, площадь которого S=1 мм²; коэффициент расхода μ = 0,7.
