Автомобильный газотурбинный двигатель большой мощности удерживается на заданном режиме центробежным регулятором Р, который пропускает через себя в бак часть подачи насоса. Топливо с плотностью ρ=800 кг/м3 подается в камеру сгорания Г, где давление ро
Описание

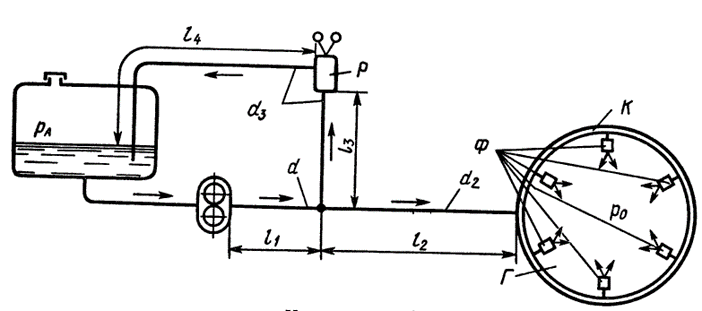

Автомобильный газотурбинный двигатель большой мощности удерживается на заданном режиме центробежным регулятором Р, который пропускает через себя в бак часть подачи насоса. Топливо с плотностью ρ=800 кг/м3 подается в камеру сгорания Г, где давление ро=0,5 МПа через коллектор К (кольцевую трубу) и шесть форсунок Ф с отверстиями dф=1 мм и коэффициентами расхода μ=0,25. Определить весовой расход топлива двигателем и мощность, потребляемую насосом, при следующих размерах труб: l1=4 м; l2=4 м; l3=1 м; l4=5 м; d1=d2=5 мм; dз=4 мм. Принять режим течения турбулентным, а коэффициент Дарси λт=0,04. Рабочий объем насоса V=5 см3/об; частота вращения n=8400 об/мин; полный к.п.д. насоса η=0,80 при давлении р=1,2 МПа (ηо=0,86). Центробежный регулятор рассматривать как дроссель с отверстием, площадь которого S=1 мм2; коэффициент расхода μ=0,7.
Файлы условия, демо
Характеристики решённой задачи
Список файлов
- 4.41.docx 87,56 Kb
- Расчет подачи магистрали форсунок.xlsx 9,34 Kb
