Задача 14: Задача 14-23 вариант 23
Описание

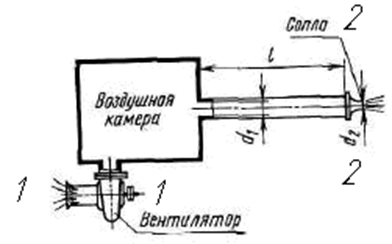

К соплу диаметром dН = 175 мм центробежным вентилятором подается воздух через промежуточную камеру большого объема и трубу длиной l = 2 м и диаметром d = 200 мм. Коэффициент сопротивления трения трубы λ =0,02, коэффициент сопротивления сопла ξс = 0,06. Определить избыточное давление в камере и подачу вентилятора, если его характеристика, связывающая подачу Q со статическим напором в камере Hст задана
Q, м3/ч | 0 | 500 | 1000 | 1500 | 2000 | 2500 |
Нст, м | 50 | 47 | 42 | 35 | 26 | 18 |
Сжимаемостью воздуха пренебречь, принимая его плотность равным р =1,2 кг/м3.
