Задача 12: Задача 12-4 вариант 4
Описание

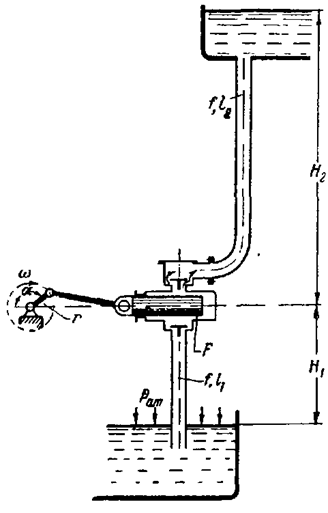

Поршневой насос простого действия без воздушных колпаков перекачивает воду из нижнего бака в верхний, будучи расположен на высоте Н1 = 2 м над нижним уровнем. Уровень воды в верхнем баке выше оси насоса на H2=6,5 м. Длина всасывающей трубы l1=3 м, длина нагнетательной l2 = 7 м, их площади поперечного сечения f одинаковы и составляют половину площади Р поршня Радиус кривошипа r = 0,1 м, число его оборотов n = 100 об/мин. Требуется определить абсолютное давление рх в рабочем цилиндре в начале хода всасывания и в конце хода нагнетания. Ускорение поршня считать подчиняющимся закону косинусоиды: f = w2*r*соs а. Атмосферное давление принять равным 0,1 МПа.
