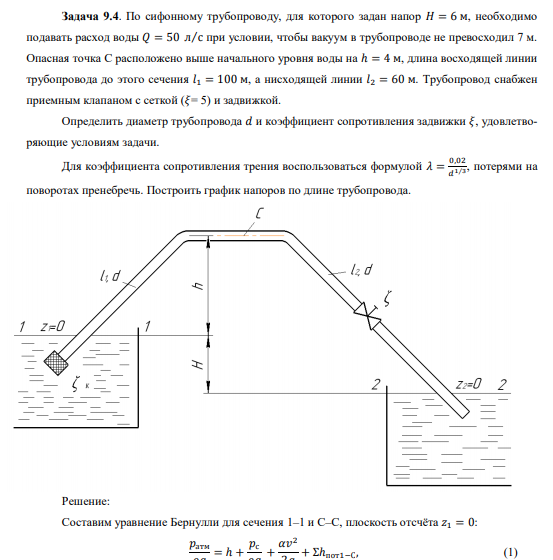

Задача (Куколевский И.И.) 9-4. По сифонному трубопроводу, для которого задан напор H = 6 м, необходимо подавать расход воды Q = 50 л/сек при условии, чтобы вакуум в трубопроводе не превосходил 7 м. Опасная точка С расположено выше начального уровня воды на h= 4 м, длина восходящей линии трубопровода до этого сечения l1=100м, а нисходящей линии l2 = 60 м. Трубопровод снабжен приемным клапаном с сеткой (?к = 5) и задвижкой. Определить диаметр трубопровода d и коэффициент сопротивления задвижки ? удовлетворяющие условиям задачи. Для коэффициента сопротивления трения воспользоваться формулой (9.21), потерями на поворотах пренебречь. Построить график напоров по длине трубопровода.Ответ d= 200 мм; ? = 13.
Задача 9.4. По сифонному трубопроводу, для которого задан напор
