Задача 5: Задача 5-3 вариант 3
Описание

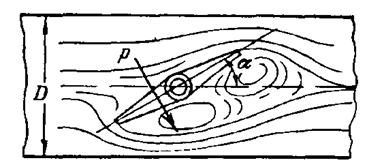

Для получения характеристик дискового затвора произведены испытания его модели диаметром Dм = 250 мм на воздухе. При расходе воздуха QМ = 1,6 м3/сек (плотность р=1,25 кг/м3) для определенного угла установки затвора а получены данные:
потеря давления в модели рм = 2,7 кПа,
сила действия потока на затвор Pм= 140 Н;
момент этой силы относительно оси вращения затвора Mм = 3 Н*м. Предполагая, что испытания модели произведены в зоне турбулентной автомодельности, определить для затвора в натуре потерю напора hП, силу P и момент M действия потока на затвор диаметром D=2,5 м при расходе воды Q = 8 м3/сек и том же угле установки.
