Задача 7: Задача 7-3 вариант 3
Описание
Зачтено на максимальный балл

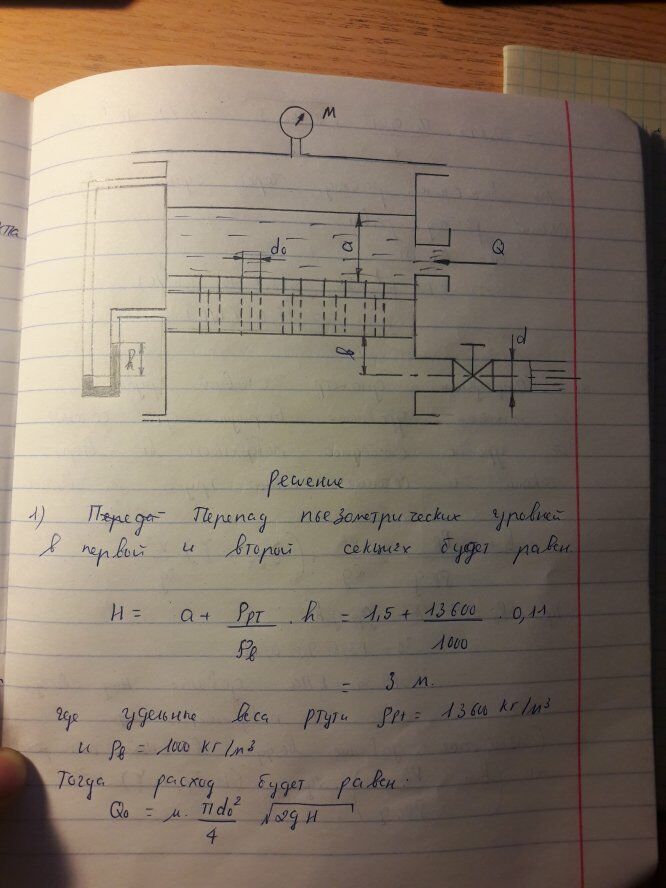

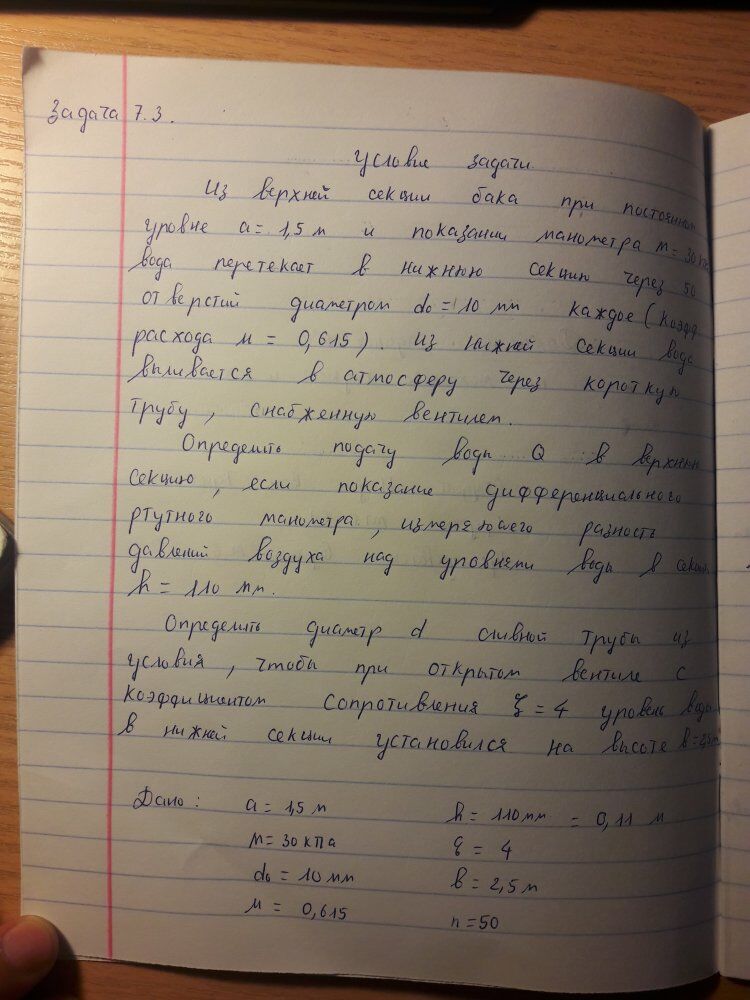

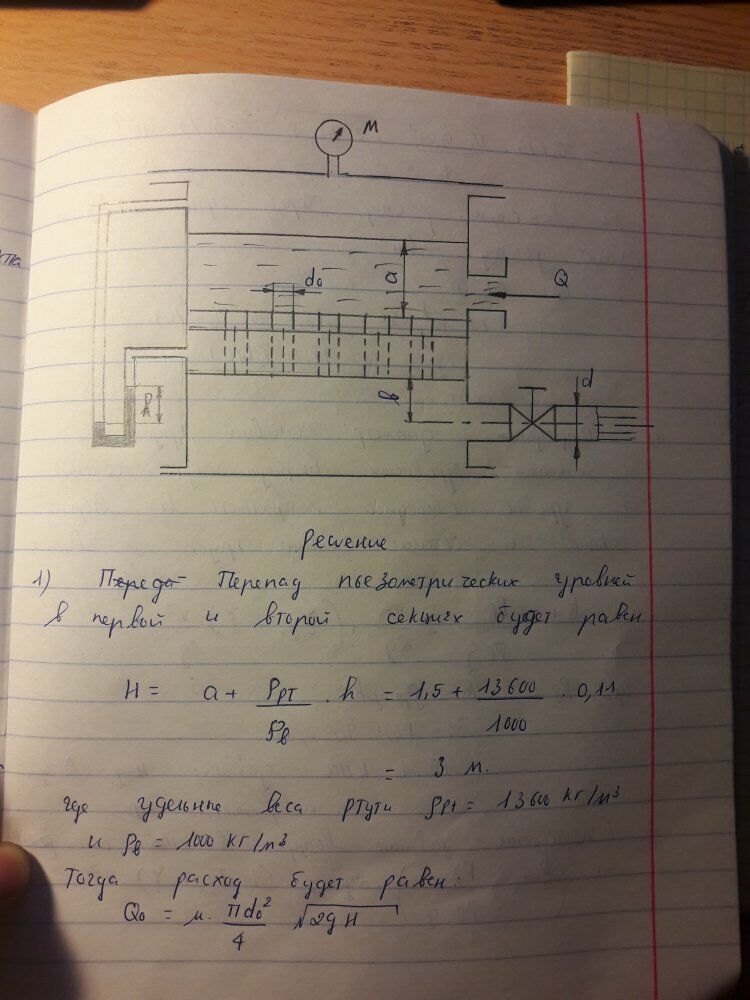

Задача (Куколевский И.И.) 7-3. Из верхней секции бака при постоянном уровне а =1,5 м и показания манометра M = 30 кПа вода перетекает в нижнюю секцию через 50 отверстий диаметром d0=10 мм каждое. Из нижней секции вода выливается в атмосферу через короткую трубу, снабженную вентилем. Определить подачу воды Q в верхнюю секцию, если показание дифференциального ртутного манометра, измеряющего разность давлений воздуха над уровнями воды в секциях, равно h = 110 мм. Определить диаметр сливной трубы d из условия, чтобы при открытом вентиле с коэффициентом сопротивления 4,0 уровень воды в нижней секции установился на высоте b = 2,5 м.Ответ. Q= 18,6 л/с; d= 79 мм.
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
159
Покупок
18
Размер
13,13 Mb
