Задача 1: Задача 1-26 вариант 26
Описание

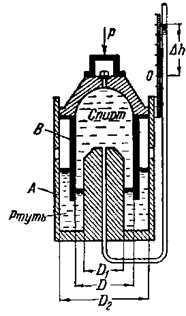

Для измерения малых сил используется жидкостный динамометр, состоящий из цилиндра А, наполненного до некоторого уровня ртутью, и погруженного в ртуть тонкостенного поршня В. Пространство под поршнем заполнено спиртом (б = 0,8) и соединено со стеклянной трубкой пьезометра. Нагружение поршня силой Р сопровождается увеличением давления под ним и подъемом уровня спирта в пьезометре, характеризующим величину измеряемой силы.
Определить силу Р, если под ее действием уровень в пьезометре поднялся на высоту dh = 0,25 м от начального положения 0. Диаметр поршня D = 0,2 м, диаметры цилиндра D1=0,1м, и D2=0,21м. Трением поршня о стенки цилиндра и влиянием подъема уровня спирта в пьезометре на объем спирта под поршнем пренебречь.
