Задача 6: Задача 6-26 вариант 26
-51%
Описание

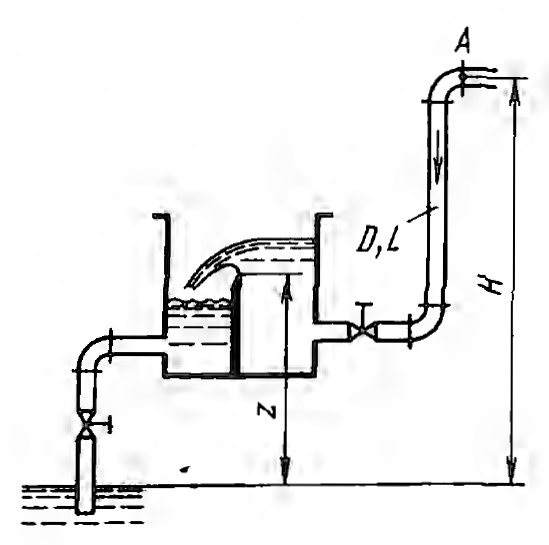

Задача 6-26. Куколевский И.И. Для ограничения величины вакуума в сифонном трубопроводе на его нисходящей ветви установлен гидравлический затвор в виде прямоугольного водослива с тонкой стенкой. Диаметр трубопровода D = 200 мм, его верхняя точка A расположена выше уровня, под который сливается вода, на H = 10 м.
Определить, на какой высоте z от нижнего уровня следует поместить порог водослива, чтобы при расходе Q = 80 л/с вакуумметрическая высота в точке A не превосходила 6 м. Длина участка трубопровода от точки A до затвора L = 12 м, коэффициент сопротивления открытой задвижки ξ3 = 0,15 и каждого из отводов ξо = 0,2. Коэффициент сопротивления трения в трубе принять λ = 0,02. Ширина порога водослива B = 500 мм, его коэффициент расхода принять m = 0,41.![]()
Определить, на какой высоте z от нижнего уровня следует поместить порог водослива, чтобы при расходе Q = 80 л/с вакуумметрическая высота в точке A не превосходила 6 м. Длина участка трубопровода от точки A до затвора L = 12 м, коэффициент сопротивления открытой задвижки ξ3 = 0,15 и каждого из отводов ξо = 0,2. Коэффициент сопротивления трения в трубе принять λ = 0,02. Ширина порога водослива B = 500 мм, его коэффициент расхода принять m = 0,41.
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
9
Качество
Скан рукописных листов
Размер
485,85 Kb
