Задача 14: Задача 14-26 вариант 26
-41%
Описание

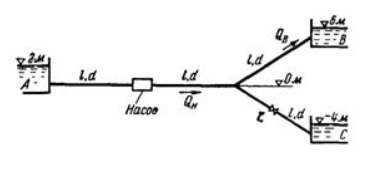

Задача (Куколевский И.И.) 14-26. Поршневой насос перекачивает воду из резервуара А в резервуары В и С. Отметки уровней в резервуарах соответственно равны +2м; +6 м; -4 м (отметка оси насоса принята за нуль). Подача в верхний резервуар QВ=2 л/сек. Трубопровод состоит из четырех участков труб одинакового диаметра d = 50 мм и одинаковой длины l= 50 м. На трубе, идущей к нижнему резервуару, установлен кран, прикрытый настолько, что его коэффициент сопротивления С= 120. Определить расход Qн, напор Ни и мощность Nп насоса, пренебрегая всеми местными сопротивлениями за исключением сопротивления крана и полагая л= 0,03. Построить пьезометрическую линию для системы. При каких значениях коэффициента сопротивления С крана подача в верхний резервуар будет равна: 1) нулю; 2) подаче в нижний резервуар, т. е. половине всей подачи насоса; 3) полной подаче насоса. Каковы в этих случаях пьезометрические линии системы?
Ответ.Qн=4,42 л/сек; Hн=21,2 м; Nн=0,92кВт; C/ = 8,8; C//=154. C/// =бесконечность,
Ответ.Qн=4,42 л/сек; Hн=21,2 м; Nн=0,92кВт; C/ = 8,8; C//=154. C/// =бесконечность,
