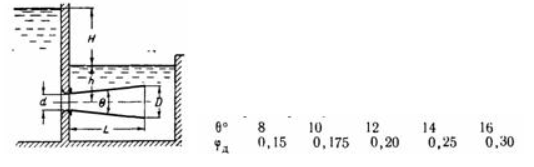

Задача (Куколевский И.И.) 7-18. Вода перетекает из одного резервуара в другой под постоянным напором Н по горизонтальному коническому диффузору с диаметром входа d = 200 мм и длиной L= 1200 мм. Пренебрегая сопротивлением входа в диффузор, определить величину выходного диаметра D, при котором пропускная способность диффузора будет максимальной. Коэффициент потерь в диффузоре задан таблично в зависимости от угла раскрытия: Определить также, при каком наибольшем напоре Н может работать такой диффузор, если он заглублен под уровень на Н=2 м, а вакуум в его входном сечении не должен превышать 8 м вод. ст. Построить для этого случая график напоров. Указание. Задавая ряд значений 6 и вычисляя выходной диаметр D диффузора при заданной его длине, провести численное исследование на максимум величины расхода при заданном напоре Н, используя для подсчета потерь в диффузоре формулу (7-4).
Ответ. D = 410 мм; Hмакс= 1,9 м.![]()
