Задача 1: Задача 1-21 вариант 21
Новинка
Описание

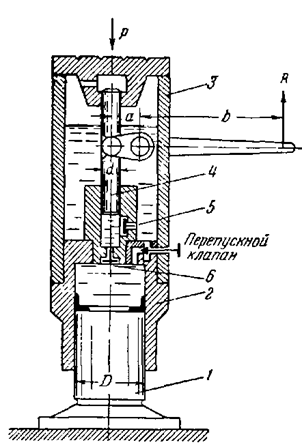

Гидравлический домкрат состоит из неподвижного поршня 1 и скользящего но нему цилиндра 2, на котором смонтированы корпус 3 (образующий масляную ванну домкрата) и плунжерный насос 4 ручного привода со всасывающим 5 и нагнетательным 6 клапанами.
Определить рабочее усилие R на рукоятке приводного рычага насоса, необходимое для поднятия груза P =12 т, если диаметр поршня домкрата D=200 мм, диаметр плунжера насоса d = 20 мм и плечи приводного рычага а = 60 мм и b = 700 мм. Принять к. п. д. насоса 0,65 и к. п. д. цилиндра 0,9.
