Задача 10: Задача 10-37 вариант 37
Описание

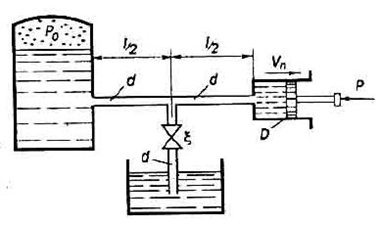

Поршень гидравлического цилиндра, имеющий диаметр D = 60 мм и нагруженный внешней силой Р = 2250 Н, перемещается под давлением масла (б = 0,815, v = 0,5 Ст), поступающего в цилиндр из пневмогидравлического аккумулятора по магистральной трубе (l = 20 м, d = 15 мм).
1) Определить, при каком коэффициенте сопротивления ξ дросселя на сливной трубе (диаметром d = 15 мм), присоединенной к магистрали в середине ее длины, скорость поршня будет vn = 0,2м/с, если избыточное давление в аккумуляторе P0 = 1,35 МПа. Разностью высот расположения агрегатов системы и местными потерями напора в магистральной трубе пренебречь. В сливной трубе учитывать только сопротивление дросселя.
2) Какова будет скорость поршня, если полностью закрыть дроссель на сливной трубе?
3) При каком минимальном значении ξ дросселя поршень остановится?
