Задача 10: Задача 10-13 вариант 13

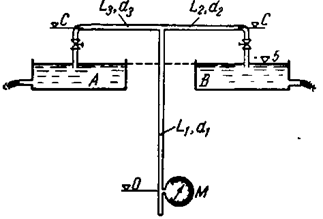

Питание резервуаров A и В с постоян­ными и одинаковыми отметками уровней осуществляется подачей воды из магистрального трубопровода (L₁ = 40 м; d₁ = 80 мм) в распределительные трубы (L₂ = L₃= 80 м и d₂=d₃= 50 мм).

1. Определить расходы, поступающие в резервуары, если давление в магистральном трубопроводе на уровне нулевой отметки М = 0,49 МПа.

2. Как изменится расход в магистральном трубопро­воде, если одну из распределительных труб выключить?

3. Какова в обоих случаях наибольшая возможная вы­сота расположения горизонтальных участков распределительных труб относительно уровня воды в резервуарах?

Заглублением труб под уровнями воды в резервуа­рах пренебречь и считать участки этих труб от точек С расположенными вертикально. Предельную вакууметрическую высоту в этих сечениях принять равной 10 м.

Значения коэффициентов сопротивления трения в трубах принять , и коэффициента сопротивления задвижек = 3. Другими местными потерями напора пренебречь.
