Задача 7: Задача 7-17 вариант 17
Описание

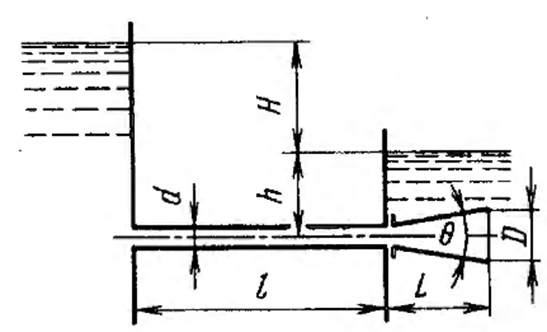

Для увеличения пропускной способности короткой трубы длиной l = 800 мм и диаметром d = 80 мм, работающей под постоянным напором H = 10 м, к ней присоединен конический диффузор с углом раскрытия 16 и коэффициентом потерь 0,3. Определить выходной диаметр диффузора D и соответствующую ему длину L, при которых расход воды по трубе будет наибольшим Во сколько раз присоединение такого диффузора увеличит расход по трубе? Коэффициент сопротивления трения в трубе принять 0,03. Построить пьезометрическую линию для этой системы при заданном заглублении оси трубы под нижний уровень, равном h = 3 м.
