По трубопроводу, имеющему сужение, протекает идеальная жидкость расходом Q. Показания пьезометров h1 и h2, диаметр суженной части d2. Определить диаметр d1 трубопровода, построить пьезометрическую и напорную линии для участка трубопровода между пьезо
Описание
По трубопроводу, имеющему сужение, протекает идеальная жидкость расходом Q. Показания пьезометров h1 и h2, диаметр суженной части d2. Определить диаметр d1 трубопровода, построить пьезометрическую и напорную линии для участка трубопровода между пьезометрами. Как изменяется диаметр трубы, если жидкость будет реальной, а потери напора между сечениями составят hf.

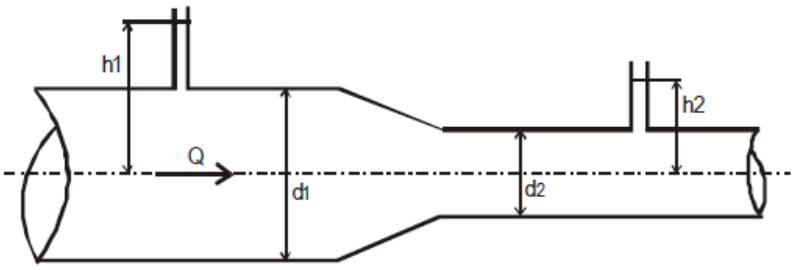

Рисунок 2.1 – Расчетная схема к задаче № 1
Таблица 2.1 – Данные к задаче № 1
Величина | Вариант (последняя цифра зачетной книжки) |
1 | |
Q, л/с | 10 |
h1, м | 3,0 |
h2, м | 2,0 |
| Вариант (предпоследняя цифра зачетной книжки) |
0 | |
d2, мм | 50 |
hf, м | 2,0 |
