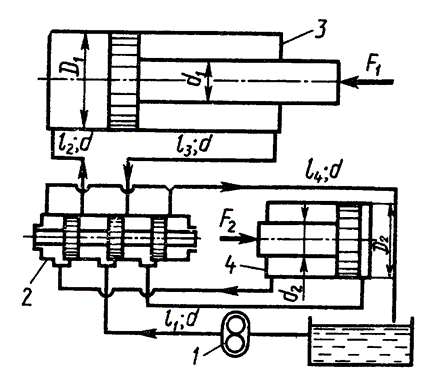

В гидроприводе механизма наклона ковша для порционной заливки металла в формы насос 1 через распределитель 2 нагнетает масло в левую полость силового цилиндра 3, перемещая его поршень и этим наклоняя ковш. Масло, вытесняемое из правой плоскости цилиндра 3, поступает в правую плоскость дозатора 4, сдвигая его поршень влево до упора. В момент упора золотник распределителя 2 переключается в левое положение. При этом подача масла в правую полость цилиндра 3 уменьшает наклон ковша, прерывая струю металла. Масло, вытесняемое при этом из левой полости цилиндра 3, перемещает поршень дозатора вправо. В конце хода этот поршень переключает золотник распределителя 2 в правое положение. Затем цикл повторяется. Требуется определить давление, создаваемое насосом 1, и потребляемую им мощность при движении поршня основного цилиндра вправо, а поршня дозатора влево при следующих данных: преодолеваемые силы: F₁ и F₂; размеры поршней, штоков и труб: D₁, d₁, D₂, d₂, l₁, l₂, l₃, l₄, d, подача насоса Q, η = 0,85. Сопротивлением распределителя пренебречь.

Задачу решить при следующих параметрах масла: ν = 0,3 Ст; ρ = 900 кг/м³.

Таблица 3.2 – Данные к задаче № 2
