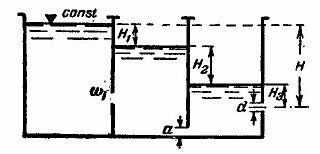

Резервуар разделен на три отсека перегородками, в которых имеются отверстия (рис. 3-13): в первой перегородке прямоугольное с площадью ω₁=8,5 см², во второй перегородке – квадратное, примыкающее одной стороной а=4 см к дну. В наружной стенке отверстие круглое d=3,0 см. Разность между отметкой уровня воды в левом отсеке и отметкой центра наружного отверстия H=3,10 м.

Определить расход воды из резервуара и напоры Н₁, Н₂ и Н₃ при установившемся движении в двух расчетных случаях:

1) при истечении воды из наружного отверстия в атмосферу;

2) в случае, если к наружному отверстию присоединен цилиндрический насадок.
