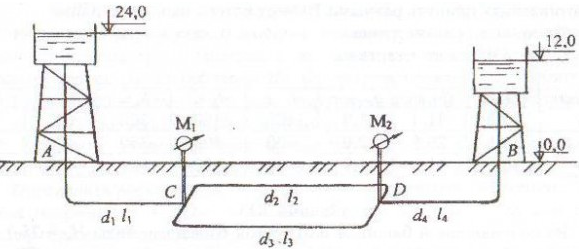

Из водонапорной башни A с отметкой горизонта воды HА = 24,0 м вода подается в напорный бак В с отметкой горизонта воды HВ =12,0 м. Система трубопроводов имеет закольцованный участок CD. В узлах разветвления C и D выведены манометра М1 иМ2 (рис. 5.21)
Описание
Трубы проложены на одном горизонте.
Определить расход воды в системе Q, а также распределение расхода в параллельных участках Q2 и Q3. Рассчитать показания манометра М1 (pман1) и манометра М2 (pман2). Трубы водопроводные нормальные. Потери напора в местных сопротивлениях составляют 10 % от потерь напора по длине.
Построить пьезометрическую линию и эпюру потерь напора.
ДЕМО

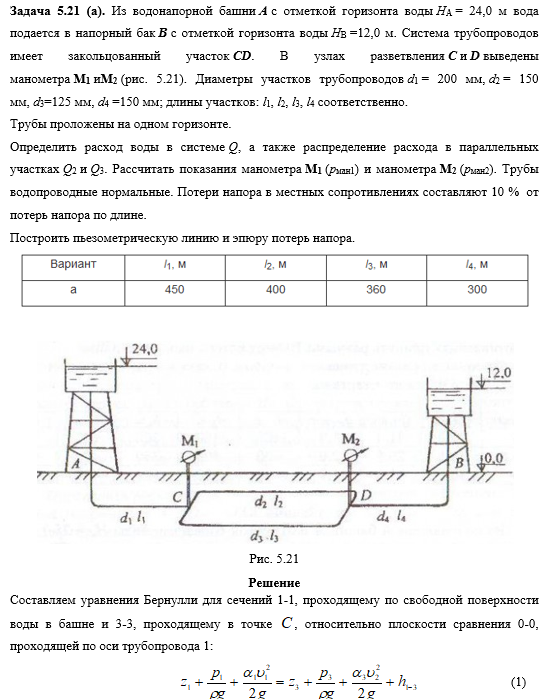

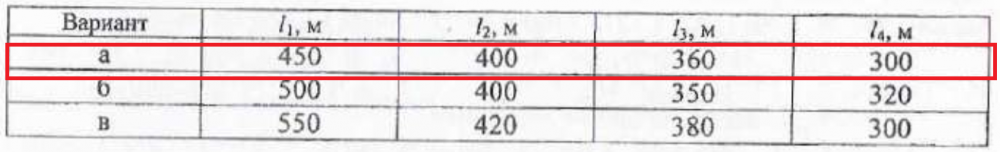

Показать/скрыть дополнительное описаниеЗадача 5.21 (а). Из водонапорной башни A с отметкой горизонта воды HА = 24,0 м вода подается в напорный бак В с отметкой горизонта воды HВ =12,0 м. Система трубопроводов имеет закольцованный участок CD. В узлах разветвления C и D выведены манометра М1 иМ2 (рис. 5.21). Диаметры участков трубопроводов d1 = 200 мм, d2 = 150 мм, d3=125 мм, d4 =150 мм; длины участков: l1, l2, l3, l4 соответственно. Трубы проложены на одном горизонте. Определить расход воды в системе Q, а также распределение расхода в параллельных участках Q2 и Q3. Рассчитать показания манометра М1 (pман1) и манометра М2 (pман2). Трубы водопроводные нормальные. Потери напора в местных сопротивлениях составляют 10 % от потерь напора по длине.
Построить пьезометрическую линию и эпюру потерь напора..
Характеристики решённой задачи
