Из закрытого резервуара с избыточным давлением на поверхности (pман) вода истекает в атмосферу по двум трубам диаметрами и длиной d1, l1 и d2, l2 соответственно. Трубы чугунные с эквивалентной шероховатостью Δ1 = Δ2 = 1,35 мм. Действующий напор воды
Описание

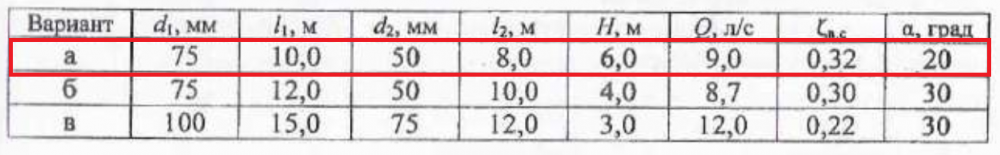

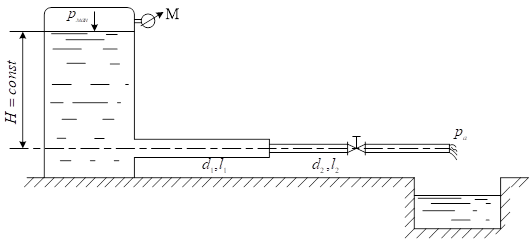

Задача 4.21 (а). Из закрытого резервуара с избыточным давлением на поверхности (pман) вода истекает в атмосферу по двум трубам диаметрами и длиной d1, l1 и d2, l2 соответственно. Трубы чугунные с эквивалентной шероховатостью Δ1 = Δ2 = 1,35 мм. Действующий напор воды постоянный H (рис. 4.21).
Определить показание манометра pман при пропускной способности Q. Учесть потери напора в местных сопротивлениях: на входе в трубу, при внезапном сужении с коэффициентом сопротивления ζв.с; в пробковом кране с углом закрытия α, установленном на середине второй трубы. Коэффициент кинематической вязкости воды ν = 1 · 10-6 м2/с.
Построить напорную, пьезометрическую линии, эпюру потерь напора.
![]()
Определить показание манометра pман при пропускной способности Q. Учесть потери напора в местных сопротивлениях: на входе в трубу, при внезапном сужении с коэффициентом сопротивления ζв.с; в пробковом кране с углом закрытия α, установленном на середине второй трубы. Коэффициент кинематической вязкости воды ν = 1 · 10-6 м2/с.
Построить напорную, пьезометрическую линии, эпюру потерь напора.

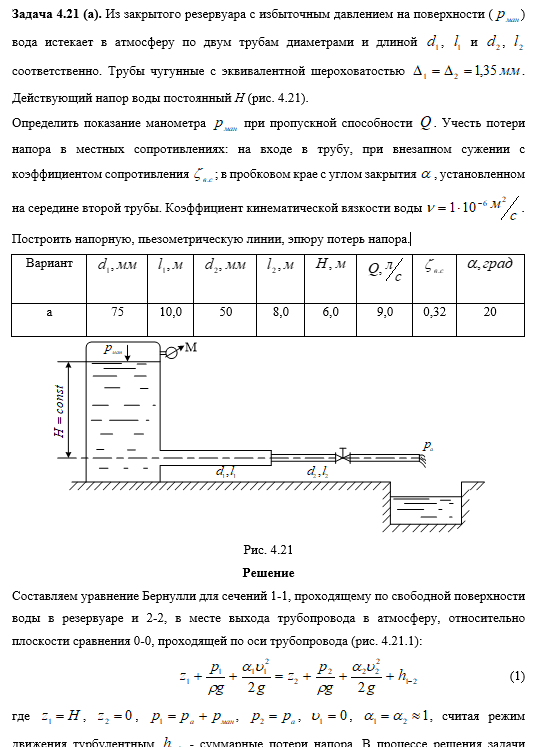

ДЕМО
Показать/скрыть дополнительное описаниеЗадача 4.21 (а).Из закрытого резервуара с избыточным давлением на поверхности (pман) вода истекает в атмосферу по двум трубам диаметрами и длиной d1, l1 и d2, l2 соответственно. Трубы чугунные с эквивалентной шероховатостью Δ1 = Δ2 = 1,35 мм. Действующий напор воды постоянный H (рис. 4.21). Определить показание манометра pман при пропускной способности Q. Учесть потери напора в местных сопротивлениях: на входе в трубу, при внезапном сужении с коэффициентом сопротивления ζв.с; в пробковом кране с углом закрытия α, установленном на середине второй трубы. Коэффициент кинематической вязкости воды ν = 1 · 10-6 м2/с. Построить напорную, пьезометрическую линии, эпюру потерь напора..
Характеристики решённой задачи
Номер задания
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
306,16 Kb
Список файлов
Задача 4.21а.docx
