Квадратное отверстие со стороной а = 0,6 м в стенке резервуара с водой закрыто щитом ОА, который прижимается грузом G, подвешенным на рычаге длиной х = 0,5 м. Расстояние от верхней кромки отверстия до оси вращения О h = 0,3 м. 1. Найти минимальный ве

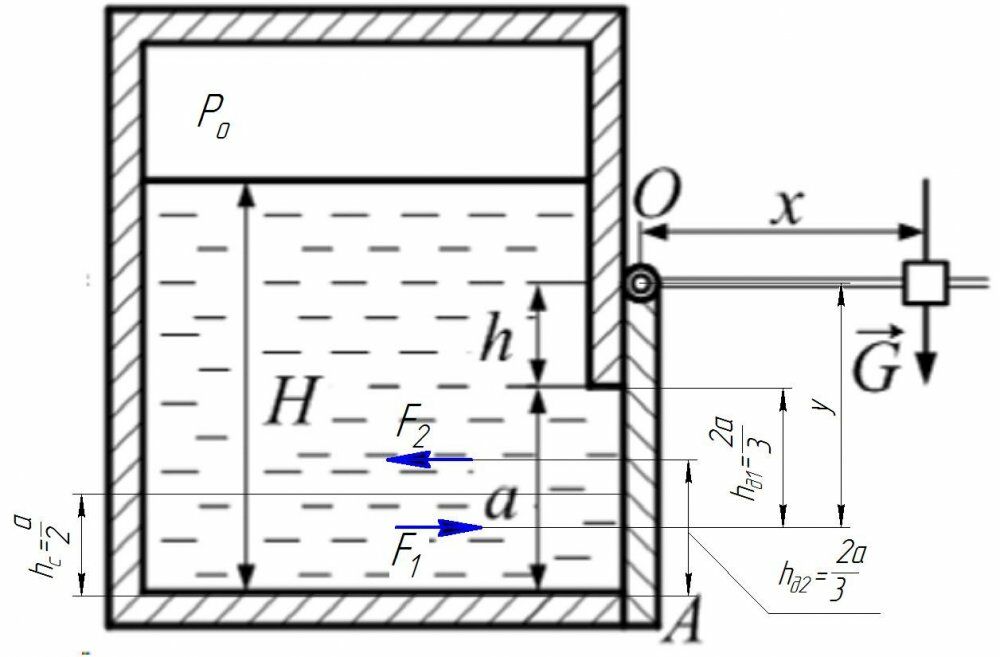

Квадратное отверстие со стороной а = 0,6 м в стенке резервуара с водой закрыто щитом ОА, который прижимается грузом G, подвешенным на рычаге длиной х = 0,5 м. Расстояние от верхней кромки отверстия до оси вращения О h = 0,3 м. 1. Найти минимальный вес груза G, достаточный для удержания воды в резервуаре на уровне Н = 2 м, если избыточное давление на поверхности р_и= = 5 кПа. 2. Будет ли удерживаться щит без груза, если над водой создать вакуум р_в = 19,6 кПа? Найти в этом случае положение пьезометрической плоскости, силу давления на щит и положение центра давления. Весом щита, рычага, а также трением в шарнире пренебречь. Ответ:1. G = 9,57 кН. 2. Щит будет удерживаться, так как сила Р = 1,06 кН, направлена внутрь резервуара. Пьезометрическая плоскость проходит по дну резервуара. Центр давления расположен на расстоянии 2а/3 = 0,4 м от дна резервуара.

Подробное решение с пояснениями в word13.
