Определить давление в цилиндре поршневого насоса простого действия (рис. 5.16) в начале хода всасывания ив конце хода нагнетания, если диаметр поршня D=80 мм, размеры всасывающего и напорного трубопроводов l1=4,5 м, d1=63 мм, l2=8,5 м, d2=50 мм, ради
Описание

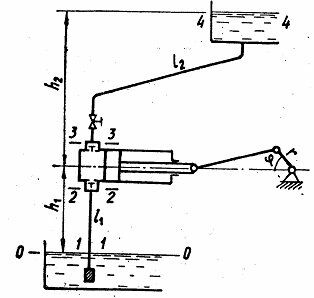

Определить давление в цилиндре поршневого насоса простого действия (рис. 5.16) в начале хода всасывания ив конце хода нагнетания, если диаметр поршня D =80 мм, размеры всасывающего и напорного трубопроводов l 1 =4,5 м, d 1 =63 мм, l 2 =8,5 м, d 2 =50 мм, радиус кривошипа r =80 мм, частота его вращения n =90 об/мин, расстояние от насоса до уровня воды в нижнем баке h 1 =2,5 м, от уровня в верхнем баке h 2 =7,0, атмосферное давление на поверхности воды в баках p а =100 кПа. Ускорение поршня определить по формуле а п = r ∙ ω 2 ∙cosφ ( ω - угловая скорость).
