Задача 3-11 (Куколевский И.И.)
Описание
Задача 3-11 (Куколевский И.И.)

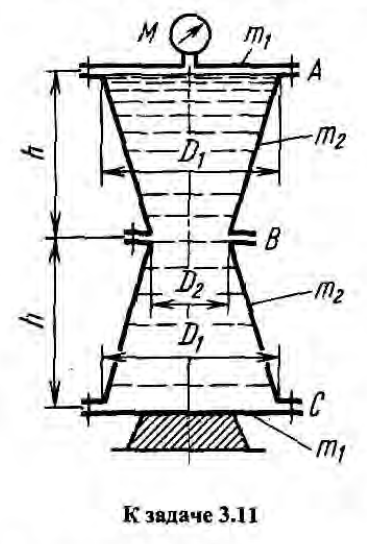

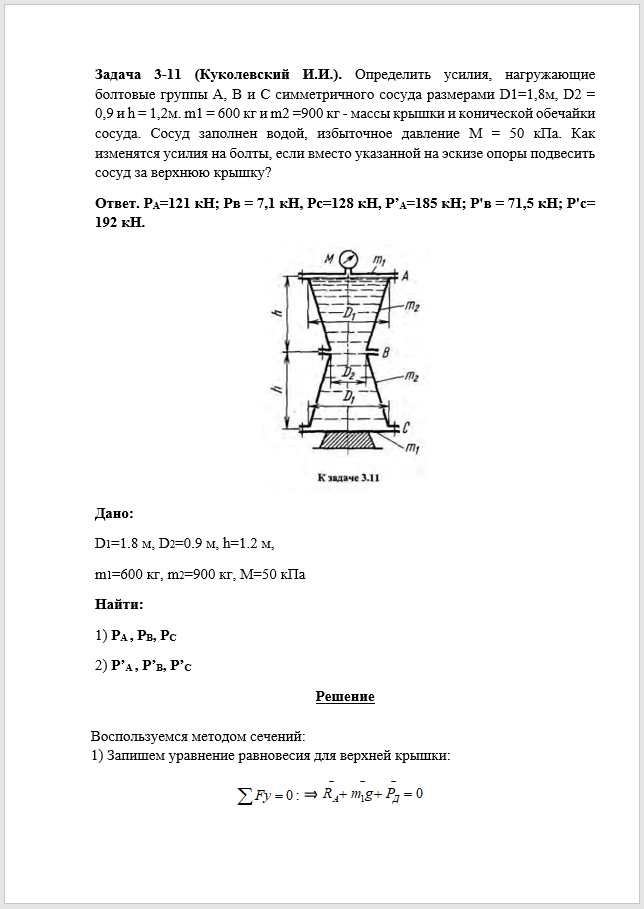

Определить усилия, нагружающие болтовые группы А, В и С симметричного сосуда размерами D1=1,8м, D2 = 0,9 и h = 1,2м. m1 = 600 кг и m2 =900 кг - массы крышки и конической обечайки сосуда. Сосуд заполнен водой, избыточное давление М = 50 кПа. Как изменятся усилия на болты, если вместо указанной на эскизе опоры подвесить сосуд за верхнюю крышку?Ответ. РА=121 кН; Рв = 7,1 кН, Рс=128 кН, Р’А=185 кН; Р'в = 71,5 кН; Р'с= 192 кН.
ДЕМО
Показать/скрыть дополнительное описаниеОпределить усилия, нагружающие болтовые группы А, В и С симметричного сосуда размерами D1=1,8м, D 2 = 0,9 и h = 1,2м. m1 = 600 кг и m2 =900 кг - массы крышки и конической обечайки сосуда. Сосуд заполнен водой, избыточное давление М = 50 кПа. Как изменятся усилия на болты, если вместо указанной на эскизе опоры подвесить сосуд за верхнюю крышку?.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
137
Качество
Идеальное компьютерное
Размер
333,52 Kb
Список файлов
Задача 3.11.docx
