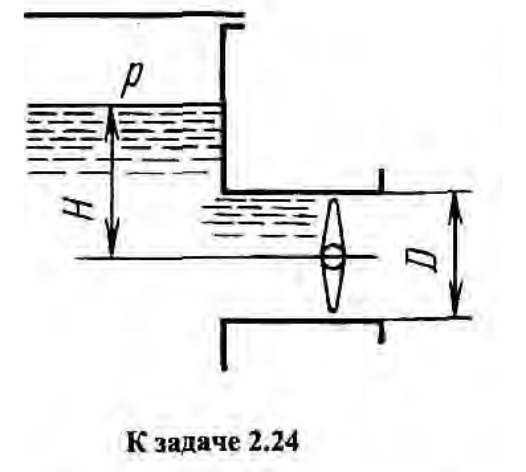

Задача 2-24Закрытый резервуар с жидкостью (плотностью ρ = 900 кг/м3) имеет выпускную трубу диаметром D = 0,5 м, перекрытую дисковым затвором. Избыточное давление в резервуаре p = 8 кПа; H = 0,65 м.
Найти силу давления P на клапан затвора и момент M этой силы относительно оси поворота затвора.
Какова будет сила давления P’ и момент M’, если над жидкостью давление станет равным атмосферному?
Ответ. Р = 2700Н: M = 27 Н*м; Р' = 1130 H; М' = М.
