На рис. 2.1 показаны резервуары, в оболочке которых сделаны крупные отверстия, к которым присоединены внешние цилиндрические насадки диаметром . Отметки уровней воды в резервуарах, центров отверстий и дна указаны в табл. Скорость в резервуарах Отметк
Описание
На рис. 2.1 показаны резервуары, в оболочке которых сделаны крупные отверстия, к которым присоединены внешние цилиндрические насадки диаметром . Отметки уровней воды в резервуарах, центров отверстий и дна указаны в табл. Скорость в резервуарах Отметка уровня воды держится
постоянной. Длину насадки принять равной lнас = 4d.
Требуется:
1. Определить расход Q, вытекающий через внешний цилиндрический насадок.
2. Определить скорость в сжатом сечении насадка υс
Дано:
Внешнее давление p0. Па 105 | 1,06*105 |
Диаметр d,см | 4 см = 40 мм = 0,04 м |
Температура воды t | t = 15°C |
A | 10 м |
B | 7,8 м |
Д | 7,8 м |

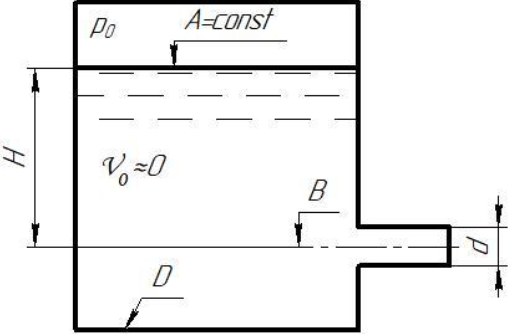

Рис. 2.1 Резервуар с насадком
Характеристики решённой задачи
Номер задания
Вариант
Программы
Просмотров
11
Покупок
2
Качество
Идеальное компьютерное
Размер
67 Kb
Список файлов
- Задача.docx 67 Kb
