Из напорного бака с постоянным уровнем вода подается потребителям по трубопроводу, состоящему из последовательно и параллельно соединенных труб. Рис. 2.1. Расчетная схема длинного простого трубопровода Требуется: 1) Определить расход на расчетных у
Описание
Из напорного бака с постоянным уровнем вода подается потребителям
по трубопроводу, состоящему из последовательно и параллельно
соединенных труб.

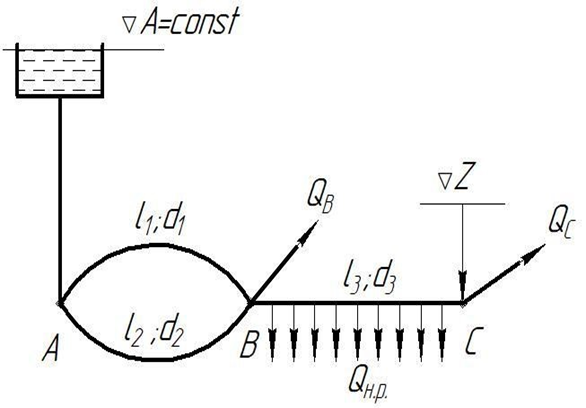

Рис. 2.1. Расчетная схема длинного простого трубопровода
Требуется:
1) Определить расход на расчетных участках.
2) Определить потери напора на расчётных участках, пользуясь таблицами для гидравлически длинных труб.
3) Определить отметку воды в напорном резервуаре.
Исходные данные
Расход QВ, л/с | 40 |
Расход QС, л/с | 15 |
Расход QHP, л/с | 20 |
Диаметр d1, м | 0,200 |
Диаметр d2, м | 0,250 |
Диаметр d3, м | 0,150 |
Длина l1, м | 370 |
Длина l2, м | 390 |
Длина l3, м | 490 |
Отметка пьезометрической линии в конце сечения z, м | 25 |
