Описание
Для подачи воды из резервуара, в котором поддерживается
постоянный уровень, предусмотрен короткий трубопровод, состоящий из
труб разного диаметра, соединенных последовательно (рис. 1.1. и 1.2). Над
горизонтом воды в резервуаре поддерживается внешнее давление.

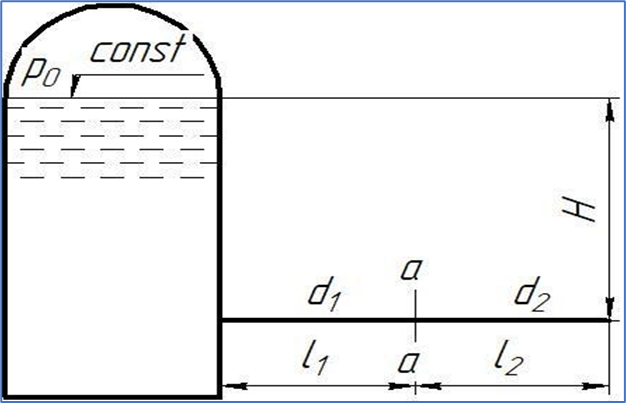

Рис.1.1 Истечение в атмосферу
Требуется:
1. Выяснить режим движения на каждом участке короткого трубопровода.
2. Определить напор Н с учетом режимов движения. В случае турбулентного режима движения для определения коэффициента λ использовать универсальную формулу А.Д. Альтшуля, справедливую для всех зон сопротивления этого режима. Формула имеет вид:
Высота эквивалентной шероховатости ΔЭ для технических труб задана в таблице исходных данных
3. Вычислить избыточное давление в сечении а – а, которое расположено в конце первого участка трубопровода.
4. Найти коэффициент расхода системы.
Исходные данные
Расход, Q, л/c | 8 |
Внешнее давление 5 | 0,94 |
Диаметр d1, м | 0,75 |
Диаметр d2, м | 1 |
Длина l1, м | 20 |
Длина l2, м | 15 |
Эквивалентная шероховатость Δ, м | 0,0055 |
Температура воды, t, 0С | 15 |
Характеристики решённой задачи
Список файлов
- Задача.docx 105,27 Kb
