Задача 9: Задача 9-28 вариант 28
Описание

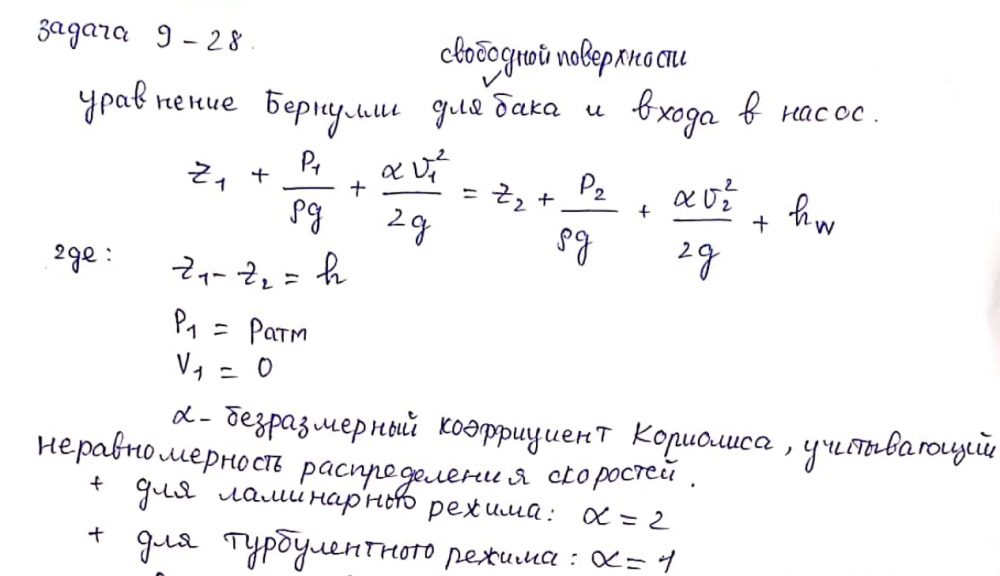

Задача 9-28 (Куколевский И.И.)

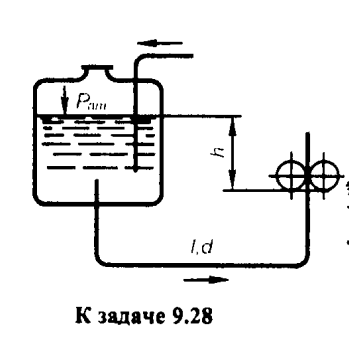

Определить избыточное давление на входе в шестеренный насос системы смазки, подающий Q = 60 л/мин = 0,001 м3/с масла при температуре t = 20 ℃ (кинематическая вязкость масла ν20 = 2 Ст, плотность ρ20 = 920 кг/м3). Длинна стального всасывающего трубопровода l = 5 м и диаметр d = 30 мм, его шероховатость Δ = 0,1 мм. Входное сечение насоса расположено ниже свободной поверхности в масляном баке на h = 2 м. Как изменится давление перед насосом, если масла нагреется до температуры t = 80 ℃ (кинематическая вязкость масла ν80 = 0,1 Ст, плотность ρ80 = 870 кг/м3)? Местные потери в трубопроводе принять равным 10 % от потерь на трение по длине.Ответ. P= 30 кПа и 10 кПа.
ДЕМО
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
153
Качество
Фото рукописных листов
Размер
171,88 Kb
Список файлов
9_28.pdf
