Задача 2: Задача 2-15 вариант 15

Описание

Задача 2-15 (Куколевский И.И.)

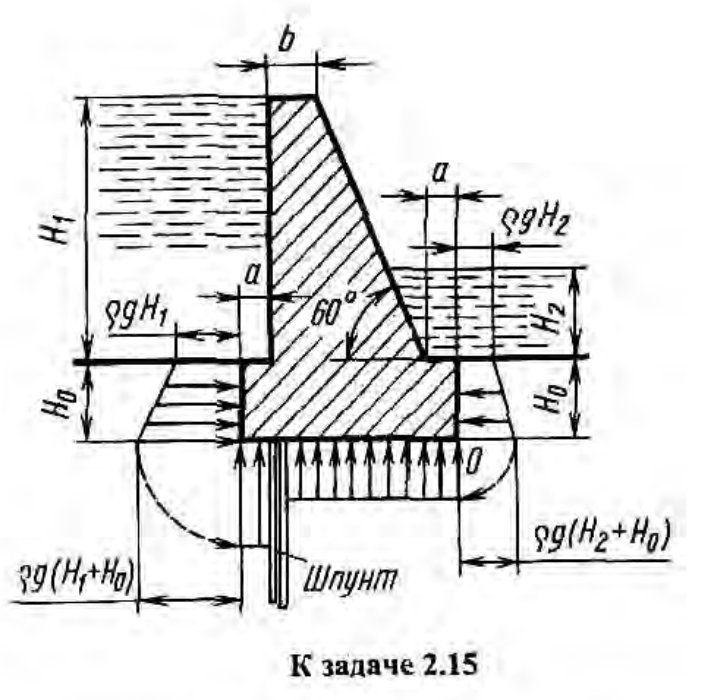

Бетонная плотина имеет следующие размеры: Н₁= 12 м, H₀ = 3 м, а=1 м, b = 2 м; уровень воды с низовой стороны H₂ = 3 м. Так как грунт под плотиной водопроницаем, в него для предотвращения перетока воды забит шпунт. Проверить устойчивость плотины, найдя суммарный опрокидывающий М₀ и восстанавливающий М₀ моменты относительно точки О с учетом давления воды на подгрунтовую часть плотины (см. эпюру на эскизе). Все расчеты проводить на единицу длины плотины. Восстанавливающий момент от силы веса плотины в расчете на 1 м ее длины равен М₀=13250 кН*м/м.
Ответ. М₀ = 9950 кН*м; М_B = 14880 кН*м/м.

ДЕМО

Показать всё описание
