Задача 9: Задача 9-26 вариант 26
Описание

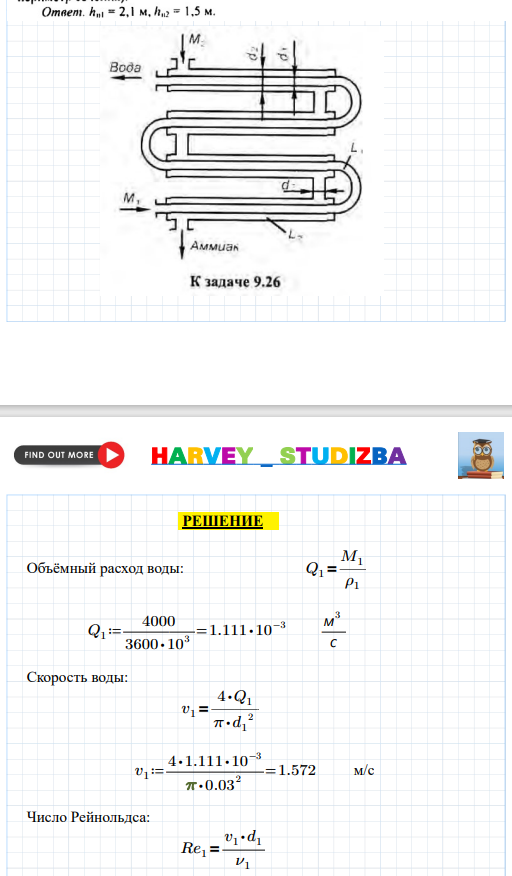

Задача (Куколевский И.И.) 9-26

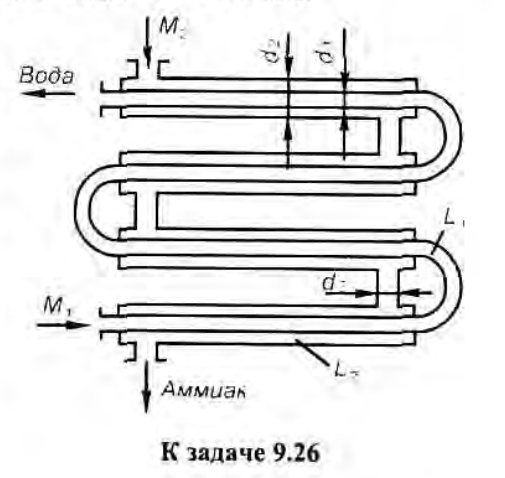

Противоточный переохладитель для аммиака выполнен в виде четырех последовательных секций, каждая из которых образована двумя концентрическими трубами. По внутренней трубе, диаметр которой d1 = 30 мм и толщина стенки 2,5 мм, течет вода, по междутрубному пространству – жидкий аммиак (диаметр внешней трубы d2 = 50 мм). Общая длина внутренней трубы L1 = 22 м, длина каждой секции L2 = 4 м, диаметр соединительных патрубков между секциями d3 = 35 мм.Определить потери напора в переохладителе для воды hп1, и аммиака hп2, если массовый расход воды M1 = 4000 кг/ч (ν = 1,2 ∙ 10-2 Ст) и аммиака M2 = 2200 кг/ч (относительная плотность δ = 0,61 и динамическая вязкость μ = 0,225 ∙ 10-2 П при t = 20 ℃).
Трубы принимать гидравлически гладкими, коэффициент сопротивления входа в соединительный патрубок ζвх = 0,5 и выхода из него ζвых = 1. Потерями на плавных поворотах внутренней трубы пренебречь.


ДЕМО


Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
97
Качество
Идеальное компьютерное
Размер
3,8 Mb
Список файлов
9.26.pdf
