Для студентов по предмету Механика жидкости и газа (МЖГ или Гидравлика)Задача 4-5Задача 4-5
5,00555
2022-05-252024-09-22СтудИзба
Задача 4: Задача 4-5 вариант 5
-80%
Описание

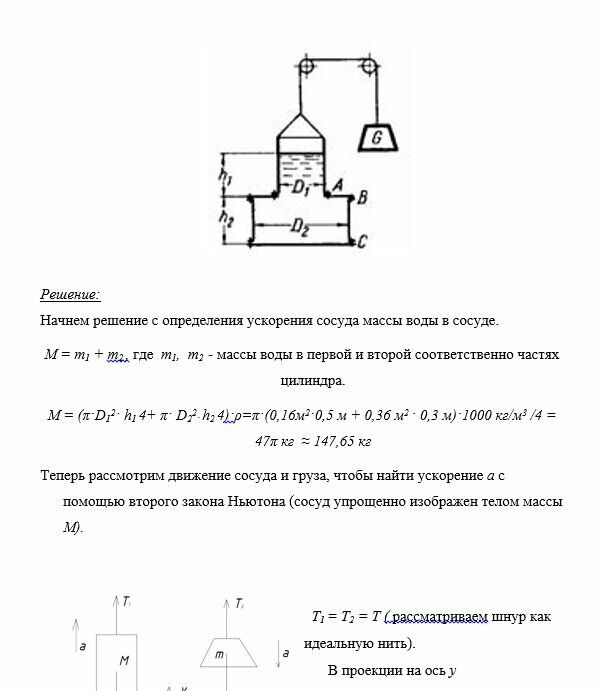

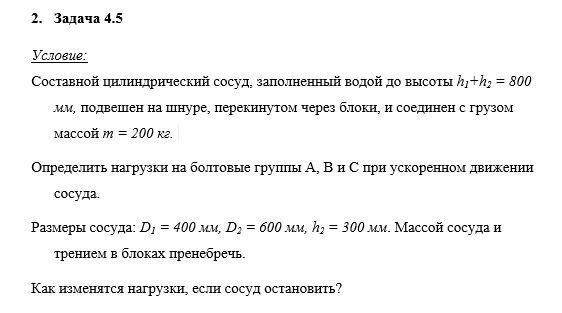

Задача (Куколевский И.И.) 4-5. Составной цилиндрический сосуд, заполненный водой до высоты h1+h2 = 800 мм, подвешен на шнуре, перекинутом через блоки, и соединен с грузом массой m = 200 кг. Определить нагрузки болтовых групп А, В и С при имеющем место ускоренном движении сосуда. Размеры сосуда D1 = 400 мм, D2=600 мм, h1 = 300 мм. Собственным весом сосуда и трением в блоках пренебречь.
Ответ. РА1= 1,67 кН; РВ = PС= 2,56 кН.
![]()
![]()
![]()
Показать/скрыть дополнительное описание
Ответ. РА1= 1,67 кН; РВ = PС= 2,56 кН.
Показать/скрыть дополнительное описаниеЗадача (Куколевский И.И.) 4-5 . Составной цилиндрический сосуд, заполненный водой до высоты h 1 +h 2 = 800 мм, подвешен на шнуре, перекинутом через блоки, и соединен с грузом массой m = 200 кг. Определить нагрузки болтовых групп А, В и С при имеющем место ускоренном движении сосуда. Размеры сосуда D 1 = 400 мм, D 2 =600 мм, h 1 = 300 мм. Собственным весом сосуда и трением в блоках пренебречь. Ответ. Р А1 = 1,67 кН; Р В = P С = 2,56 кН..
Файлы условия, демо
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
337
Размер
49,57 Kb
Список файлов
Задача 4-5.docx
