Задача 14: Задача 14-23 вариант 23
-73%
Описание
Зачтено на максимальный балл

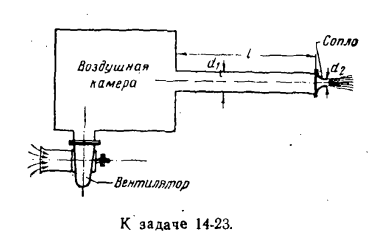

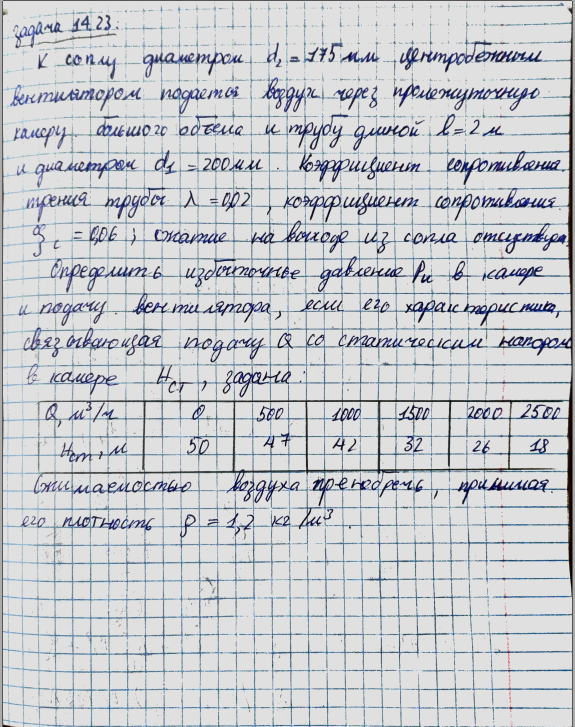

К соплу диаметром d2 = 175 мм центробежным вентилятором подается воздух через промежуточную камеру большого объема и трубу длиной l = 2 м и диаметром d1 = 200 мм.Коэффициент сопротивления трения трубы λ = 0,02, коэффициент сопротивления сопла ζс = 0,06; сжатие на выходе из сопла отсутствует.

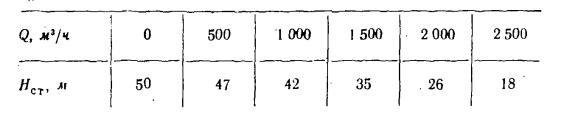

Определить избыточное давление pи в камере и подачу вентилятора, если его характеристика, связывающая подачу Q со статическим напором в камере Hст, задана:
Сжимаемостью воздуха пренебречь, принимая его плотность ρ = 1,2 кг/м3.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
126
Качество
Скан рукописных листов
Размер
2,55 Mb
Список файлов
14.23.pdf
