Задача 7: Задача 7-10 вариант 10
Описание

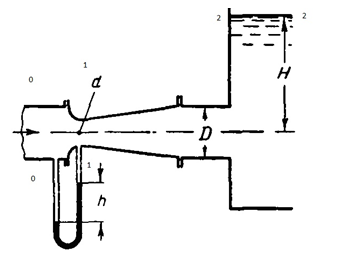

Задача 7-10. В трубопроводе диаметром D= 50 мм, подающем воду в бак с постоянным уровнем H=1,5 м, установлена труба Вентури с горловиной диаметром d= 25 мм. Коэффициент сопротивления сходящегося участка расходомера = 0,06, коэффициент потерь в его диффузоре 0,20. Определить: 1) Какой наибольший расход можно подавать в бак до появления кавитации в расходомере, если упругость паров воды рнп = 0,2 ата (t = 60°С). 2) Каково будет при этом расходе показание h ртутного дифференциального манометра
![]()
Ответ. 1) Q = 7,3 л/сек, 2) h = 0,9 м.
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
347
Размер
68,9 Kb
Список файлов
ReshalaNaMeste
20 мая 2020 в 17:25
Комментарии
А почему ответ в документе не сходится с ответом в задачнике?
