Задача 7: Задача 7-15 вариант 15
-78%
Описание
Зачтено на максимальный балл

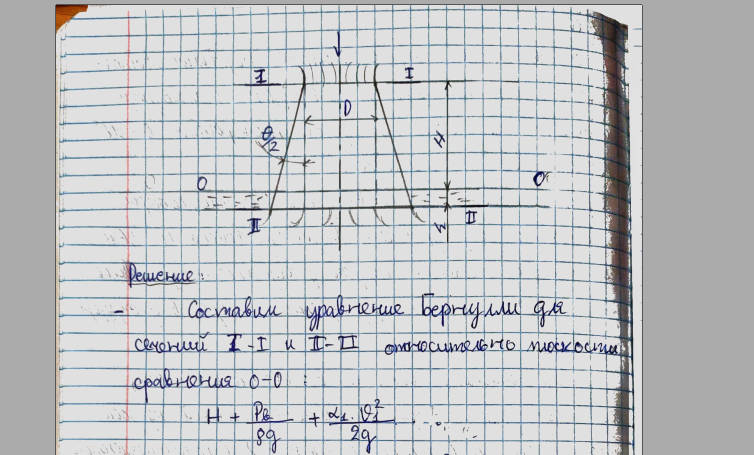

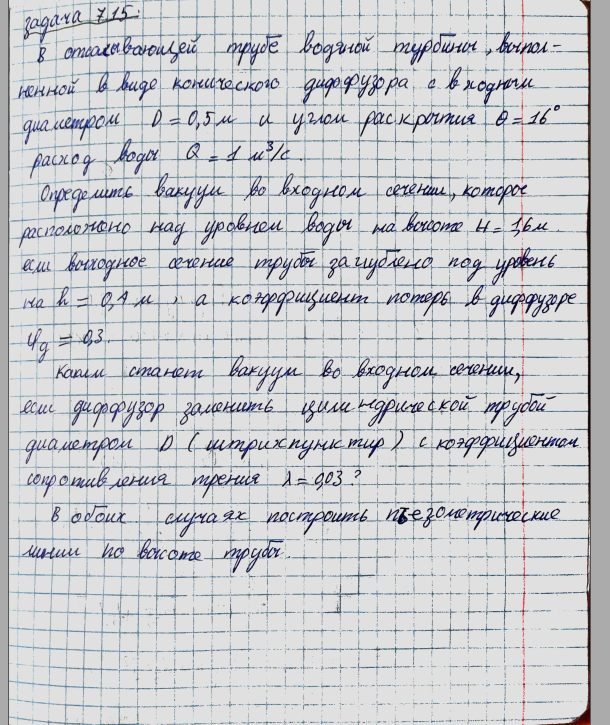

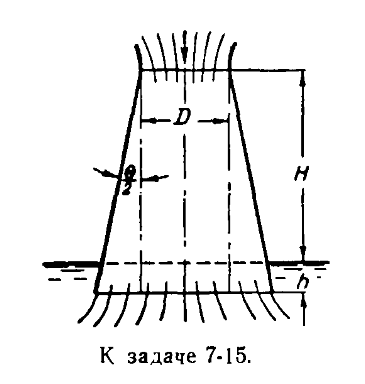

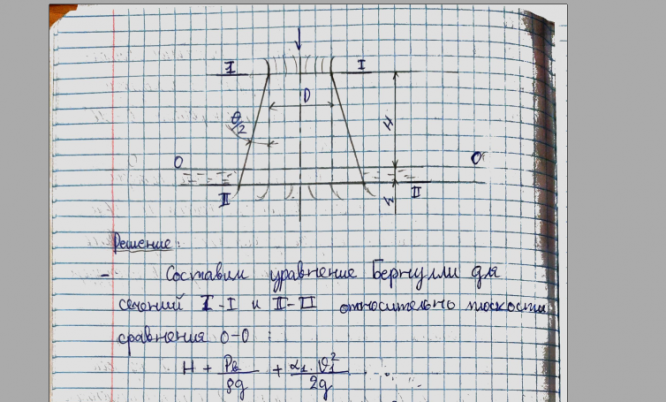

В отсасывающей трубе водяной турбины, выполненной в виде конического диффузора с входным диаметром D = 0,5 м и углом раскрытия θ = 160, расход воды равен Q = 1,0 м3/с.Определить:
1. Вакуум во входном сечении, которое расположено над уровнем воды на высоте H = 1,6 м, если выходное сечение трубы заглублено под уровень на h = 0,4 м, а коэффициент потерь в диффузоре φд = 0,3.
2. Каким станет вакуум во входном сечении, если диффузор заменить цилиндрической трубой диаметром D (штрих-пунктир) с коэффициентом сопротивления трения λ = 0,03.
В обоих случаях построить пьезометрические линии по высоте трубы.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
132
Качество
Скан рукописных листов
Размер
2,83 Mb
Список файлов
7.15.pdf
